16 垂直图

垂直图是一种横向表示位置、纵向表示时间的进度计划表现形式，通常用于公路、桥梁等线性工程项目。

进入垂直图

作为对比，下面先看双代号网络图中的原始进度计划。双代号网络图已经确定了各项工作的开始时间、结束时间及相互关系。

1. 单击主窗口右侧工具栏中的“V”垂直图按钮。
2. 软件切换到垂直图状态。

图示：单击右侧工具栏中的“V”垂直图按钮

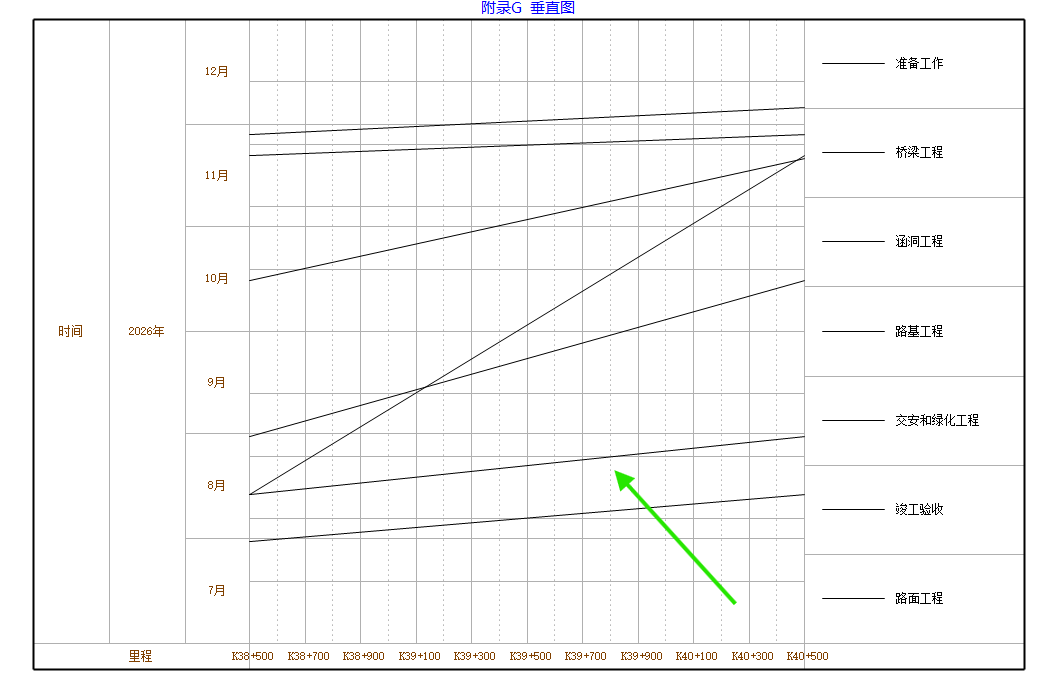

设置日期和里程基础数据

进入垂直图后，首先设置日期和里程基础数据。由于各项工作的时间已经在双代号网络图中确定，日期范围通常保持自动计算即可，重点设置里程刻度。

1. 单击左侧的日期里程设置按钮，打开“设置垂直图日期里程”窗口。
2. 在“里程刻度”区域输入开始里程、步距和步数。
3. 检查设置无误后，单击“确定”。

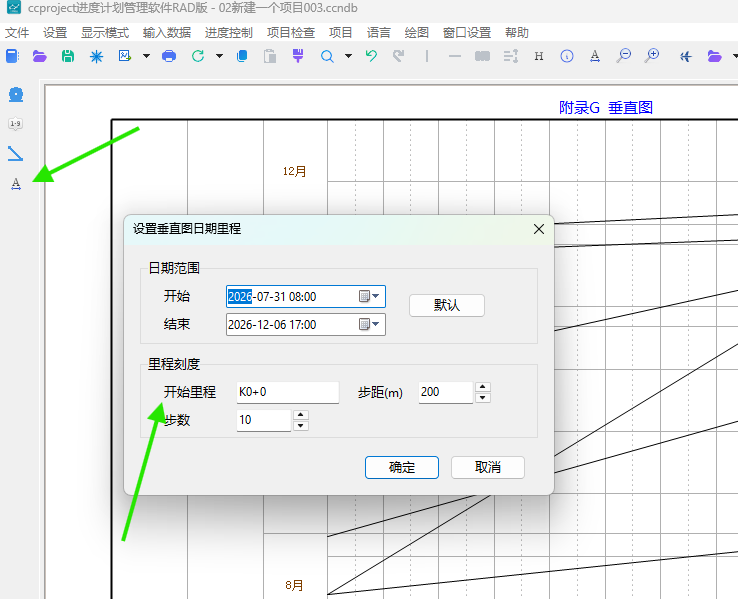

图示：打开“设置垂直图日期里程”窗口

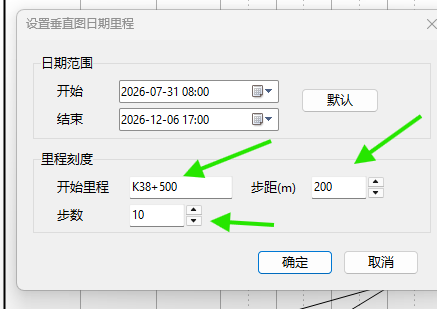

图示：设置开始里程、步距和步数

设置工作的里程和显示样式

开始时间和结束时间已经在双代号网络图中设置完成。在垂直图中，主要调整每项工作的开始里程、结束里程、里程数以及显示样式。

1. 在右侧图例中找到需要设置的工作，例如“桥梁工程”，然后双击鼠标左键。
2. 在“当前工作垂直图属性”窗口中输入开始里程、结束里程和里程数。

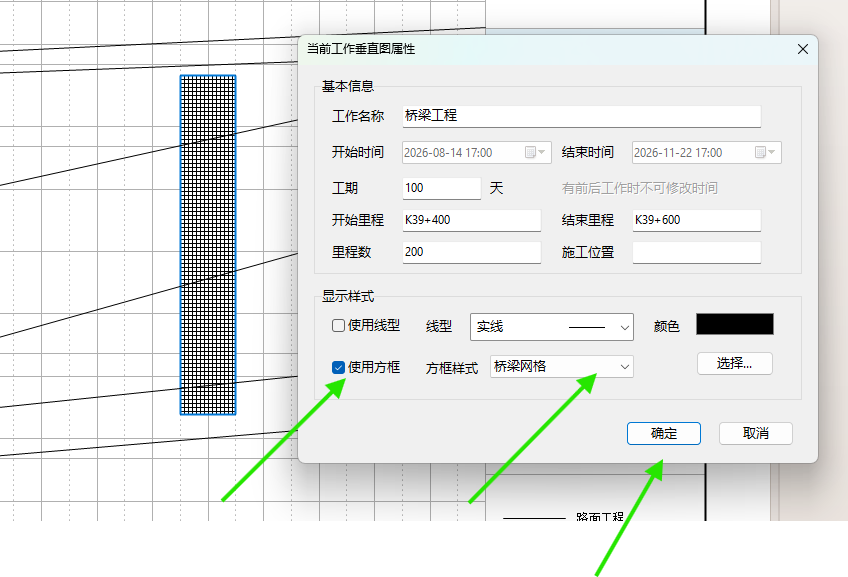

3. 默认显示样式为一条直线。需要突出显示桥梁等工程时，可以取消直线、勾选“使用方框”，然后选择相应的方框样式和填充效果。
4. 完成设置后单击“确定”。其他工作可根据工程类型选择不同的线型或方框样式。

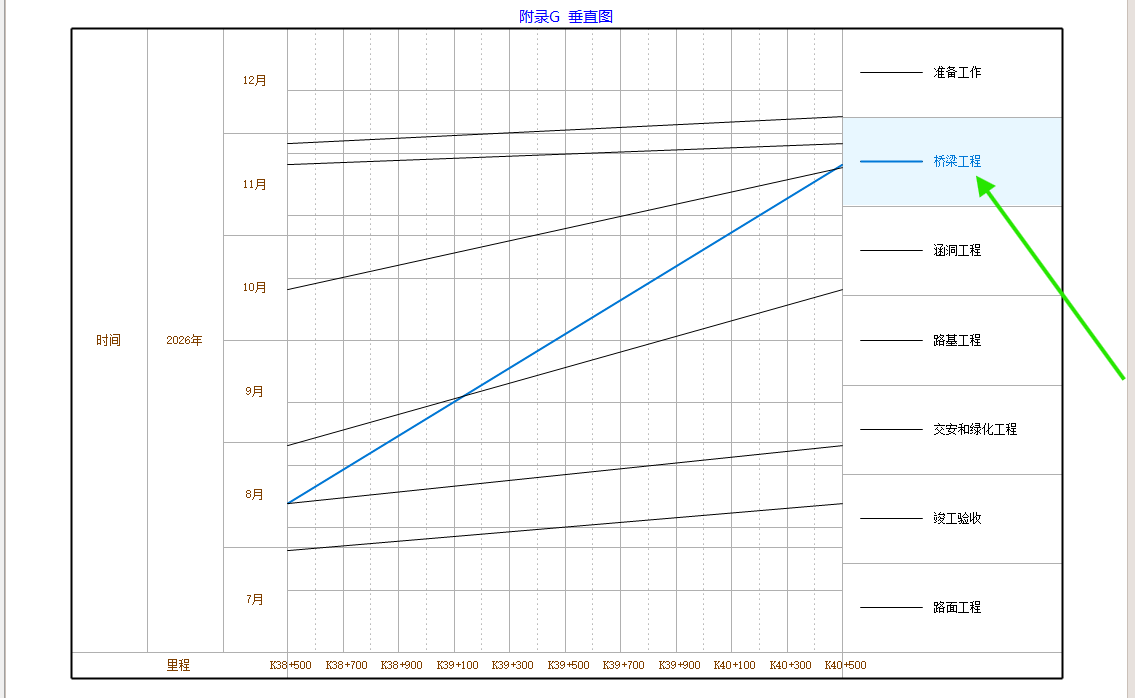

图示：在右侧图例中双击需要设置的工作

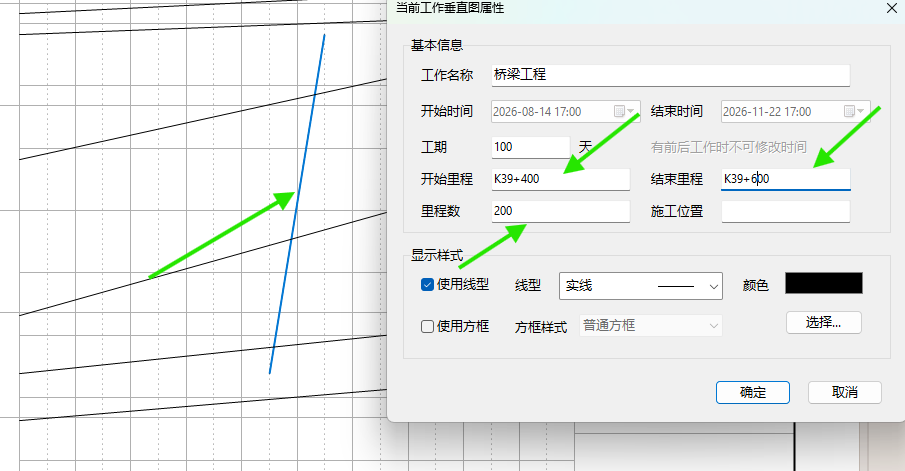

图示：设置工作的开始里程、结束里程、里程数和直线样式

修改标题

单击左侧工具栏中的标题按钮，可以打开标题设置窗口，修改垂直图的标题、副标题、字体和文字内容。
