设置关键工作显示方式

“显示规则”用于设置重点延长、节点编号、次关键线路、跨假期箭线、工作名称、提醒和工期数字等显示规则。

第 1 步：进入双代号网络图

单击右侧“**双**”按钮，进入双代号网络图。

第 2 步：打开“显示规则”

单击左侧工具栏中的“**显示规则**”按钮。

第 3 步：选择规则标签

窗口顶部显示“重点延长、节点编号、次关键线路、跨假期箭线、工作名称显示、提醒、显示工期”等标签。先选择需要修改的标签。

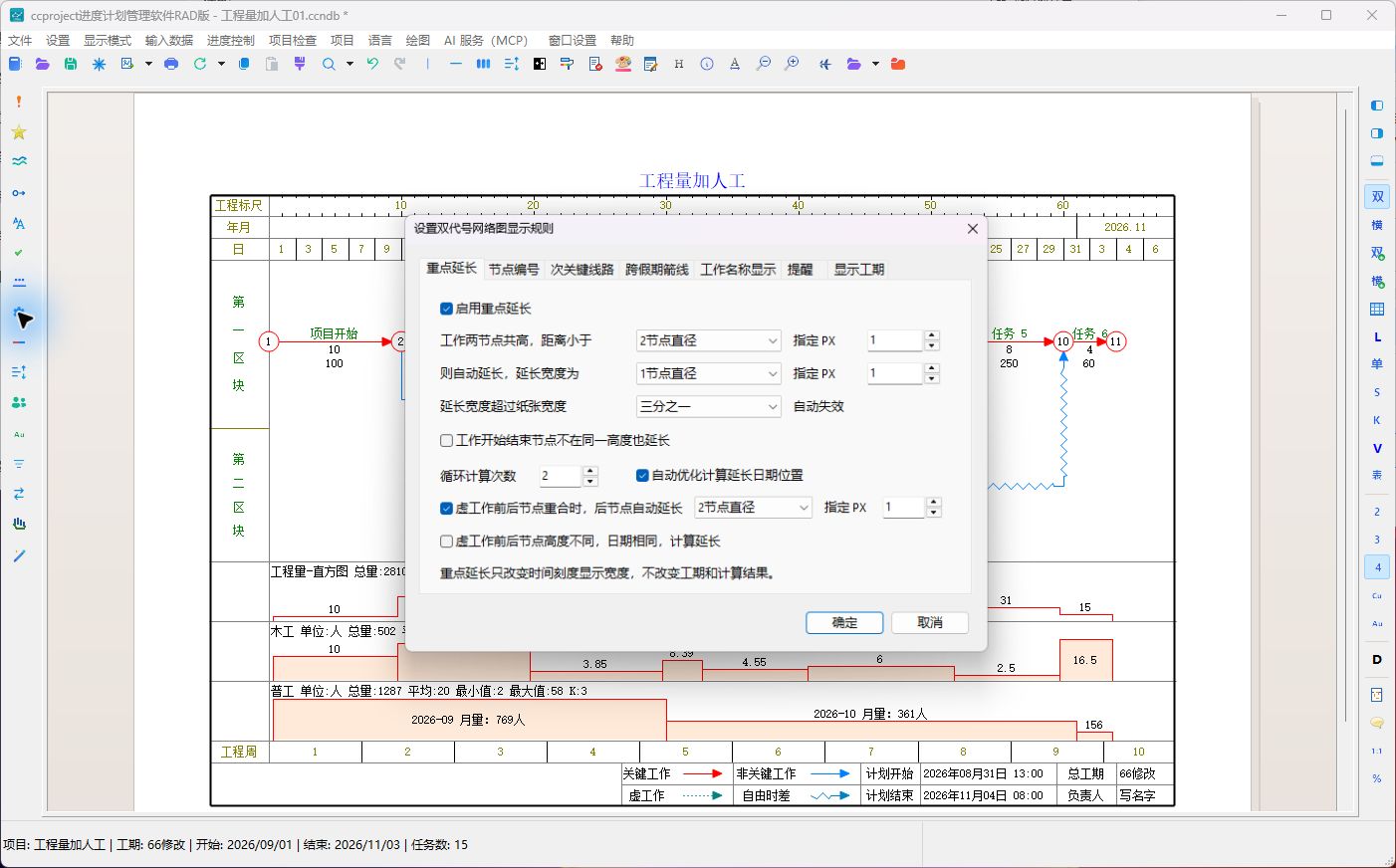

第 4 步：设置规则

只修改确实需要的选项。以“重点延长”为例，可以控制是否启用、节点距离触发条件、延长宽度和循环计算次数。设置内容只改变图面显示时，不会改变工作的工期和逻辑关系。

第 5 步：确定并检查图面

单击“确定”，检查关键线路、节点编号、名称和工期是否按照预期显示。文字或节点仍然重叠时，可继续使用自动排版或手工调整位置。

注意事项

• 不理解的选项先保留默认值，每次只改一类规则，便于比较效果。
• “重点延长”只改变日期刻度显示宽度，不改变实际工期和计算结果。
• 修改后应检查关键线路颜色、节点编号和箭线方向是否清楚。
