设置平均节点显示

功能说明

双代号网络图默认按日期和工期比例安排节点的横向位置。短工作集中在同一时间段时，节点容易挤在一起；长工作又会占用较宽的距离。需要重点讲解前后逻辑、并行分支和汇合关系时，可以使用“平均节点显示”，让节点按逻辑层级横向撑开。

平均节点只改变图形的显示位置，不会修改工作工期、开始日期、完成日期、逻辑关系和关键线路。

本例为什么适合演示平均节点

本页使用最新版软件建立了一个 A4 横向项目“并行逻辑网络图示例”。它不是一条简单直线，而是包含主线、并行工作、挂起工作、辅助工作和多项前置关系。

• 关键线路：开工准备 → 基础施工 → 设备安装 → 主体施工 → 检查验收。
• 并行分支：开工准备完成后，基础施工、材料进场和现场配合分别展开。
• 交叉逻辑：设备安装必须同时等待基础施工和材料进场完成。
• 另一条分支：基础施工 → 混凝土养护 → 主体施工。
• 汇合关系：混凝土养护、设备安装和现场配合等前置工作在节点 7 前汇合，然后才能开始主体施工。

普通时标显示时，前部工作集中在左侧。启用平均节点后，前后节点会沿 A4 图纸横向展开，分支和汇合关系更容易辨认。

操作步骤

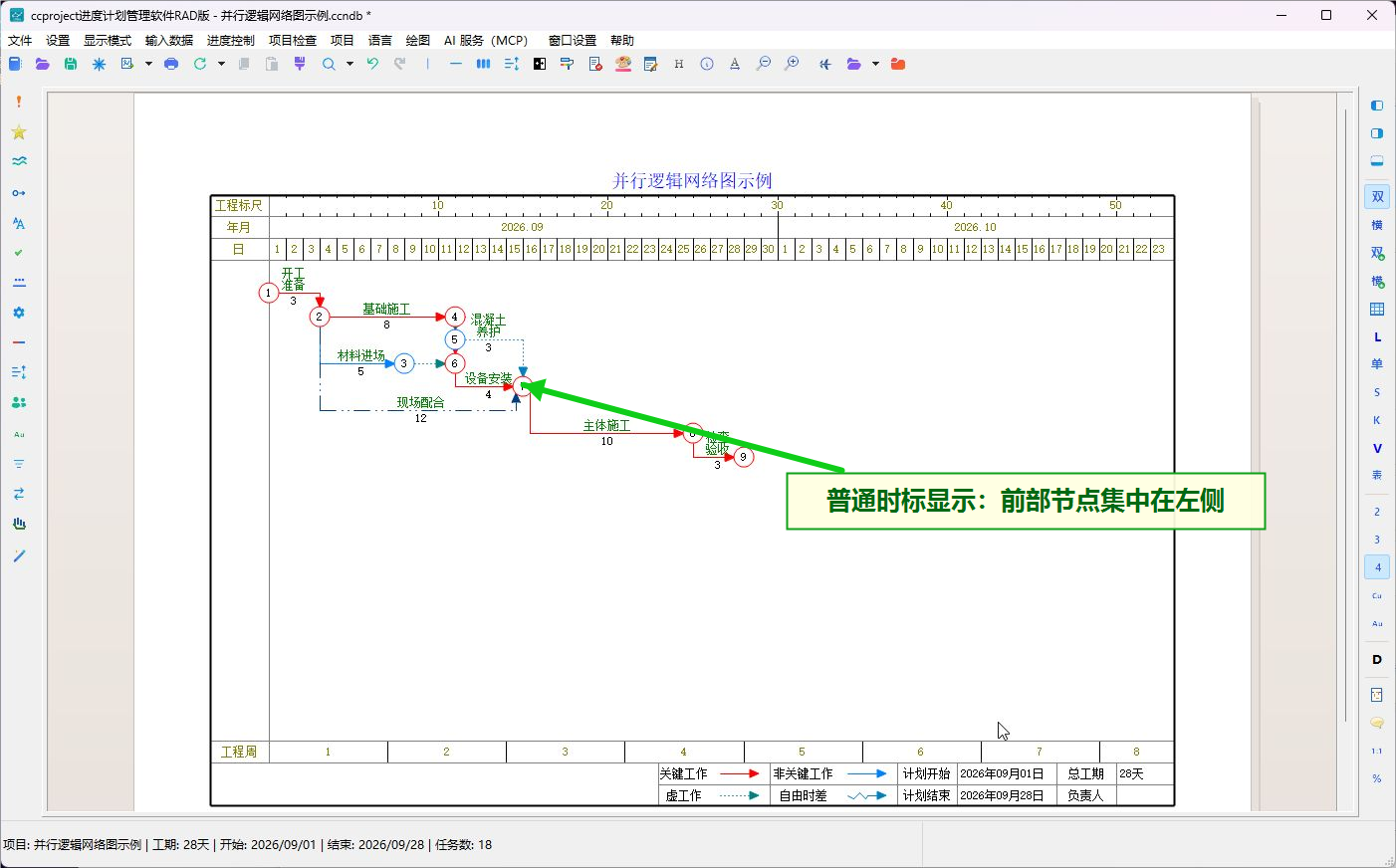

第 1 步：检查设置前的逻辑网络

1. 打开项目并切换到“双代号网络图”状态。
2. 先确认图中不是一条没有分支的直线，而是有明确的前后关系、并行分支和汇合节点。
3. 本例共有 8 项业务工作、10 条逻辑关系和 9 个节点。普通时标显示下，横向位置受日期和工期比例影响，前部节点集中在图纸左侧。

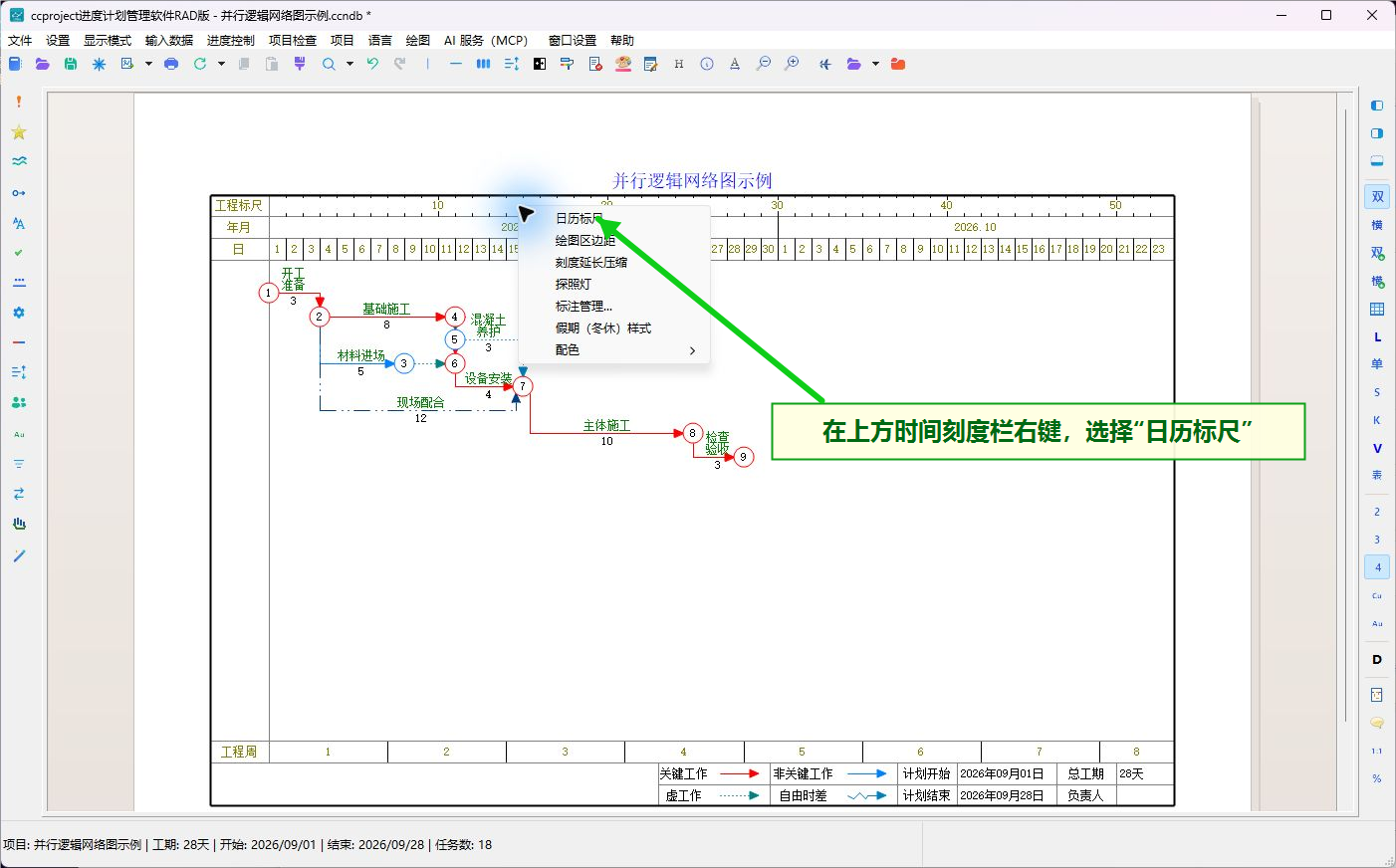

第 2 步：打开时间刻度设置

1. 把鼠标放在图纸上方的时间刻度栏内。
2. 单击鼠标右键。
3. 在弹出的菜单中选择“日历标尺”。

注意：不要点在工作箭线或空白绘图区，否则弹出的右键菜单会不同。

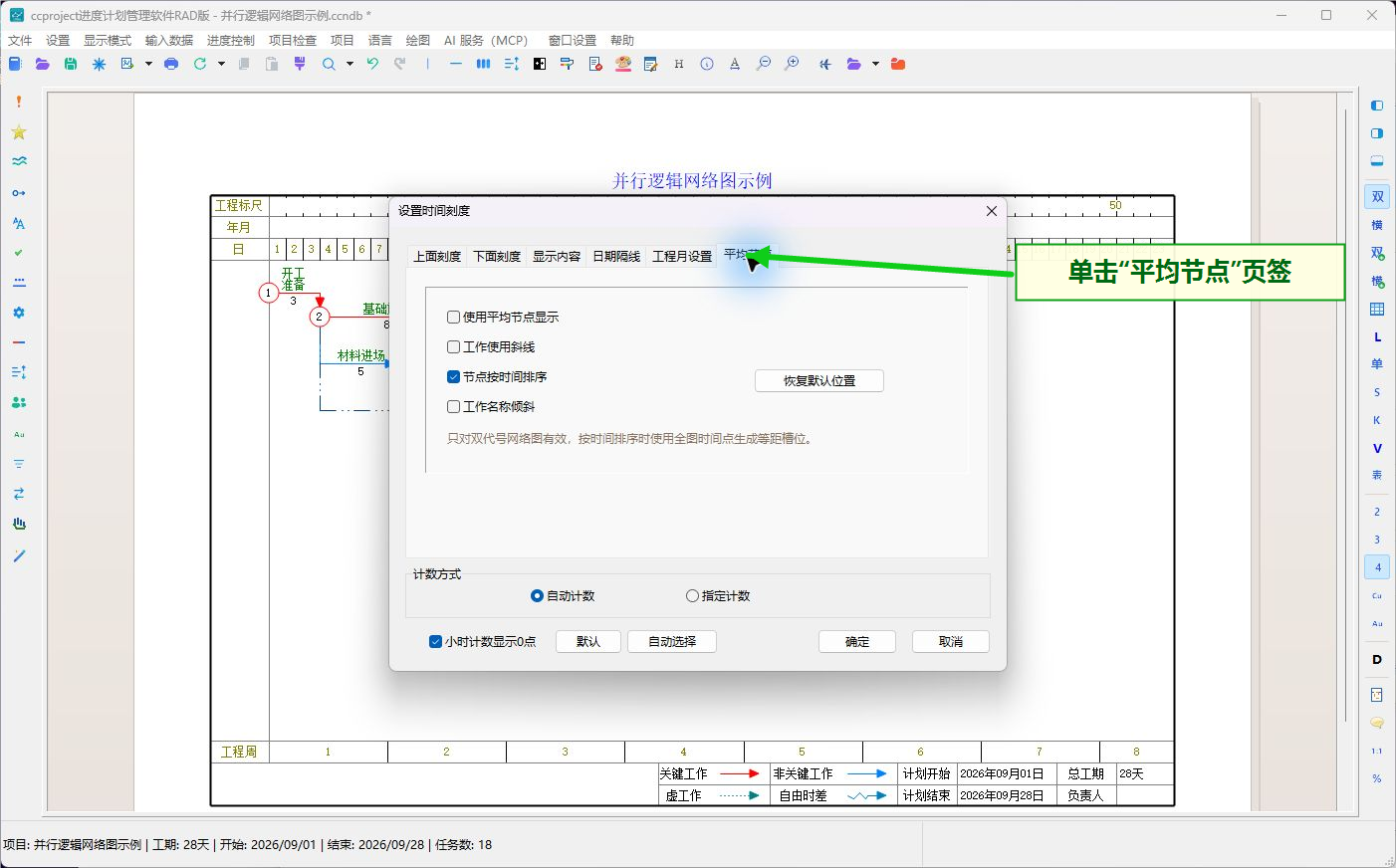

第 3 步：进入“平均节点”页签

打开“设置时间刻度”窗口后，在窗口上方单击“平均节点”页签。这个页签用于设置双代号网络图的平均节点显示方式。

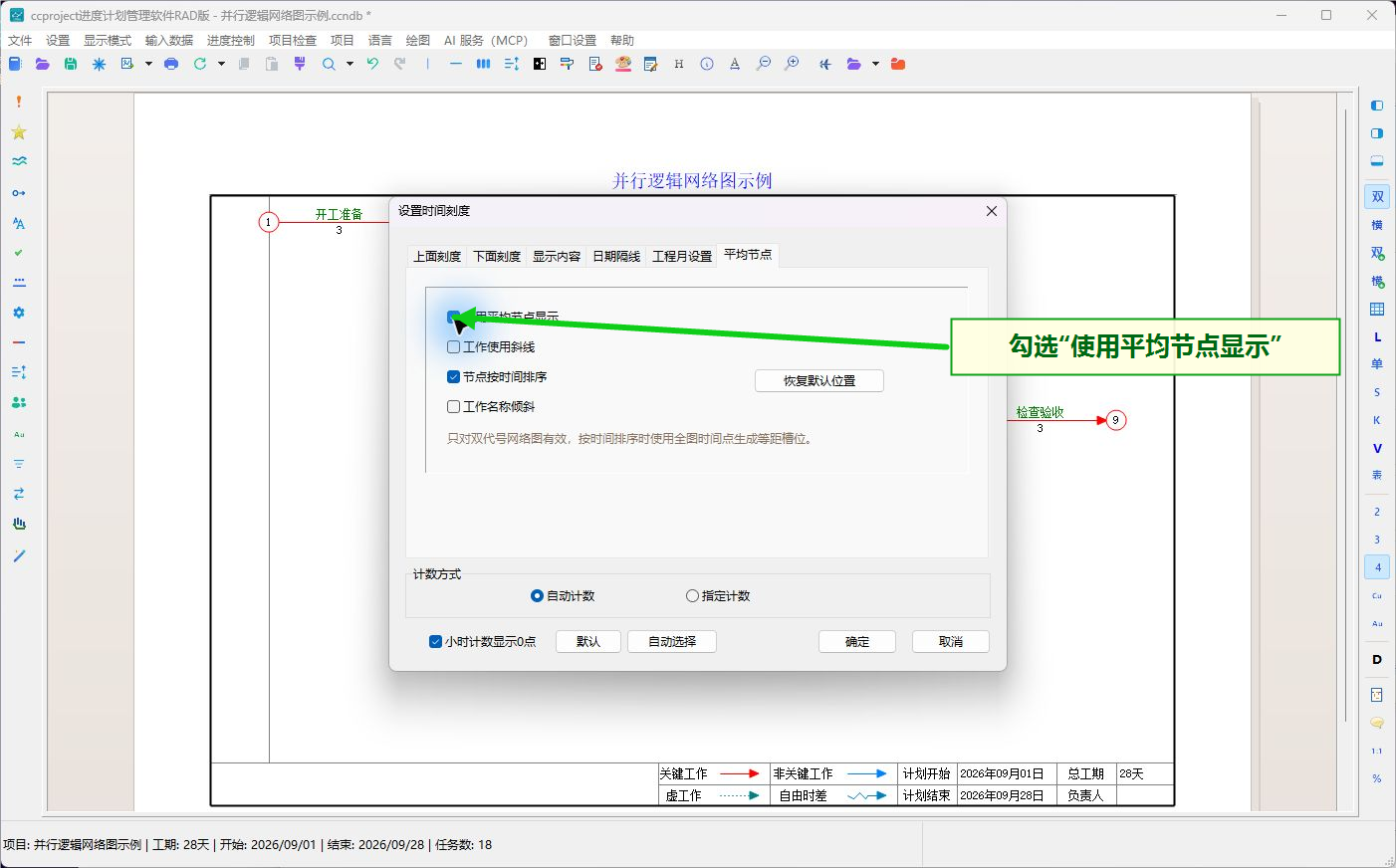

第 4 步：启用平均节点显示

勾选“使用平均节点显示”。这是平均节点排版的总开关。勾选后，软件会用等距逻辑槽位代替普通日期比例来安排节点的横向位置。

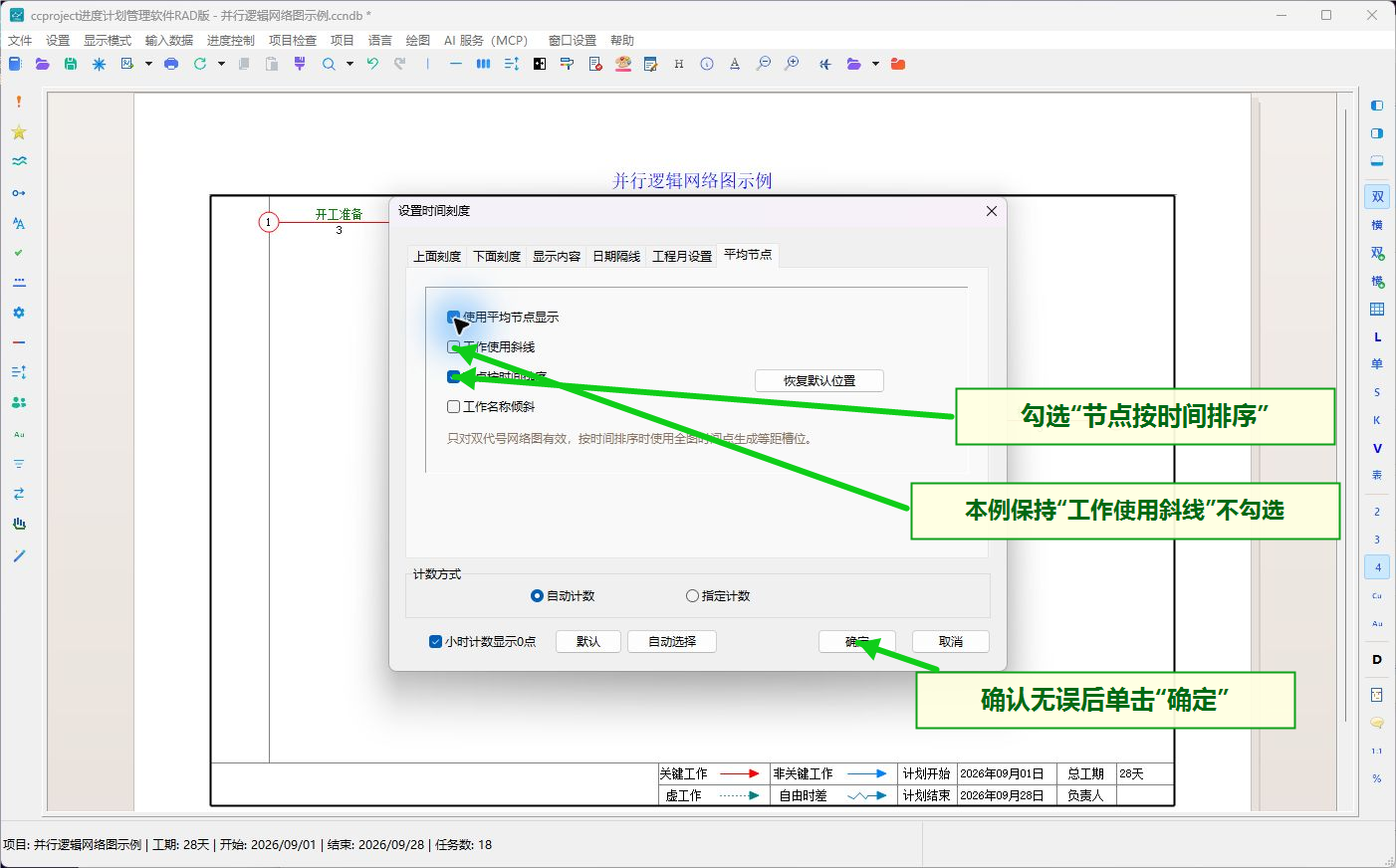

第 5 步：按时间顺序撑开节点

1. 保持“节点按时间排序”已勾选，让前后节点按日期和逻辑先后从左向右排列。
2. 本例保持“工作使用斜线”不勾选，优先使用水平线、竖线和直角折线，便于观察并行和汇合关系。
3. 检查设置无误后，单击“确定”。

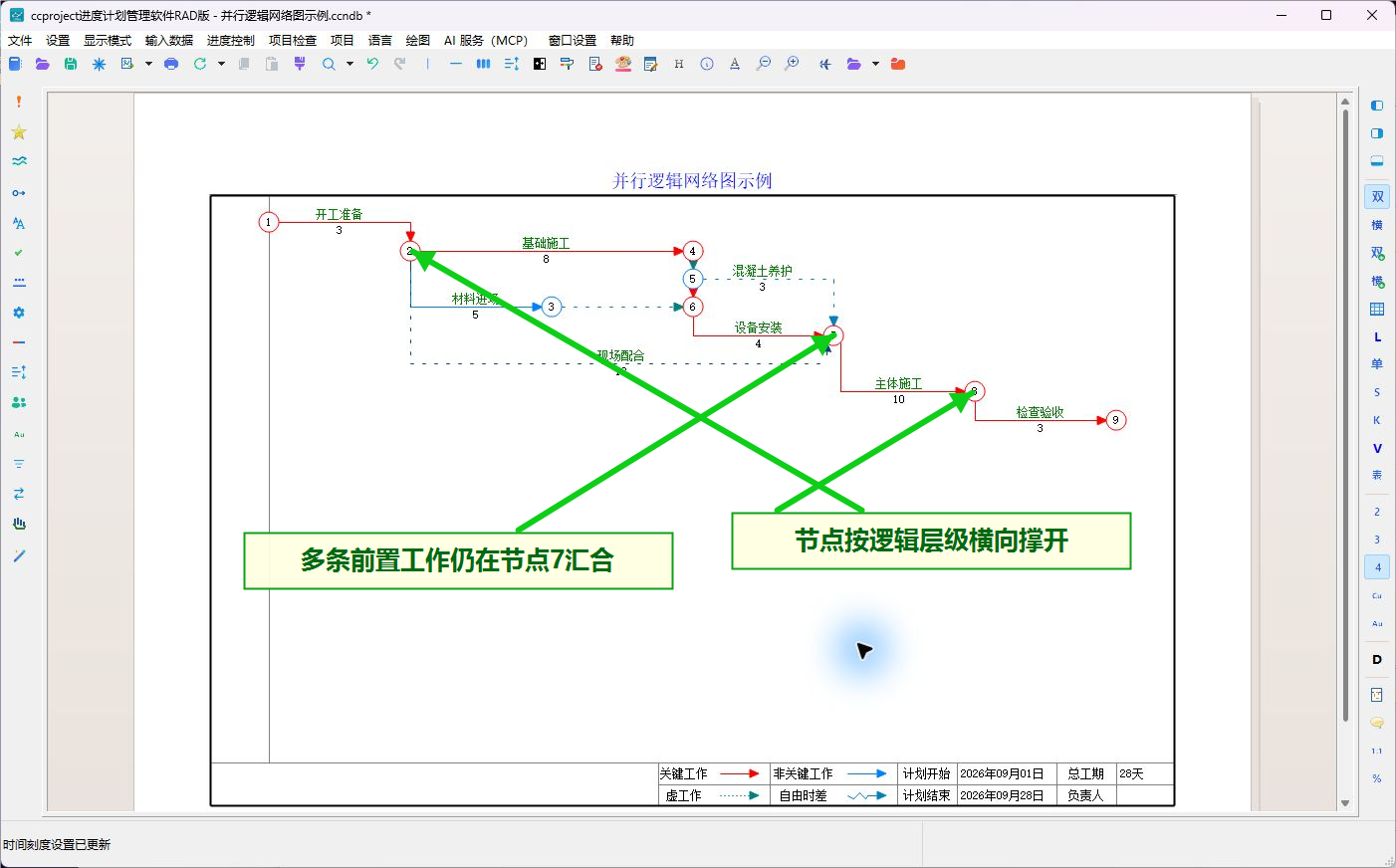

第 6 步：检查显示结果

设置完成后，检查以下内容：

1. 开工准备、基础施工、主体施工和检查验收等前后节点是否从左向右撑开。
2. 材料进场、混凝土养护和现场配合是否仍从原来的前置节点出发。
3. 设备安装是否仍同时受基础施工和材料进场控制。
4. 多条前置工作是否仍在节点 7 汇合，然后再进入主体施工。
5. 项目开始日期、完成日期和总工期是否没有变化。

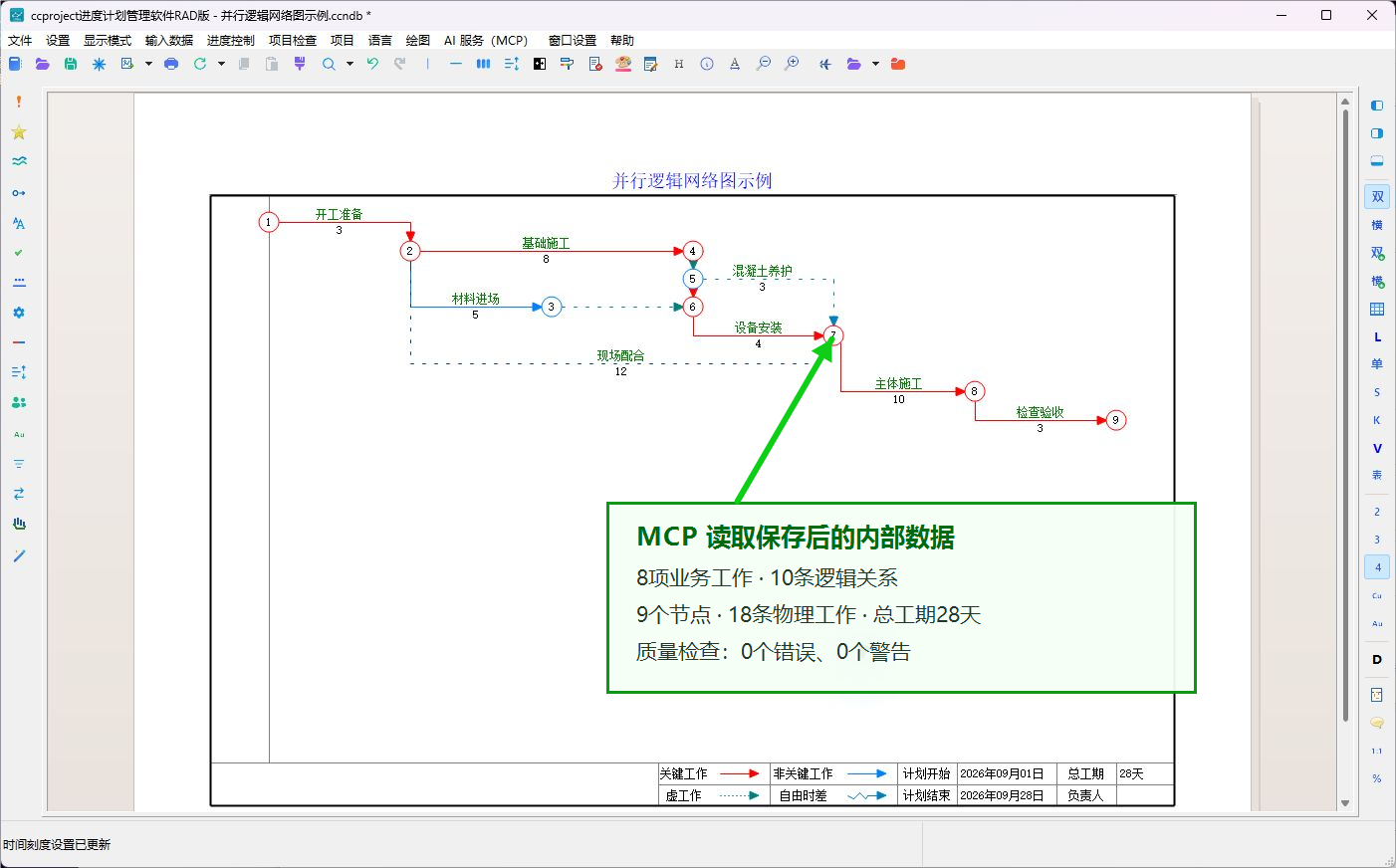

第 7 步：保存并核对内部数据

保存项目后，本页还使用 MCP 重新读取了项目、计划计算结果和双代号拓扑。核对结果为：8 项业务工作、10 条逻辑关系、9 个节点、18 条物理工作，项目总工期仍为 28 天；质量检查为 0 个错误、0 个警告。双代号草稿校验为 0 个错误，并有 11 条“工作未分配区块”提示。

平均节点页签参数

MCP 内部数据核对

本页在最新版 Win64 软件中实际完成设置、保存项目，并通过 MCP 对比设置前后的数据：

核对结果表明：平均节点设置前后的计划日期、总工期和双代号拓扑保持一致，改变的只是节点和工作箭线的绘制位置。草稿校验中的 11 条提示都属于 DOUBLECODE_WORK_BLOCK_UNASSIGNED，表示本例没有建立区块；它与平均节点显示无关，也不是逻辑关系错误，不影响本页操作。

常见问题

为什么开启后看不到原来的日历比例

平均节点模式重点表达逻辑关系，节点横向位置使用等距逻辑槽位，不再代表实际日期比例。需要按日期比例观察工作长短时，取消“使用平均节点显示”。

为什么示例必须有前后逻辑和分支

没有逻辑关系的工作无法体现节点层级，只有一条直线也看不出分支与汇合。使用本页这种有前置关系、并行工作和汇合节点的例子，才能清楚看出节点被横向撑开的效果。

为什么要勾选“节点按时间排序”

勾选后，软件会按节点日期和逻辑先后分配等距位置，前后关系更容易从左向右阅读。取消后，节点的横向顺序可能更多地受到当前图面位置影响。

设置后工期会不会改变

不会。平均节点只改变图形显示位置，不修改计划数据。若设置后日期或工期发生变化，应检查是否同时修改了工作属性或逻辑关系。

怎样恢复普通时标显示

重新打开“设置时间刻度”窗口，进入“平均节点”页签，取消“使用平均节点显示”，再单击“确定”。

后续操作

继续阅读：双代号网络图。
