14 S曲线及香蕉曲线
S 曲线按时间累计各工作的工程量（或费用），用于查看项目计划完成量随时间的变化。因此，生成 S 曲线前，需要先为相关工作录入工程量和单价。
录入工作的工程量
首先准备好需要生成 S 曲线的进度计划，并确认各项工作已经编制完成。
图示：准备生成 S 曲线的进度计划
- 在工作箭线上双击鼠标左键，打开“工作属性”窗口。
- 切换到“工程量”标签页。

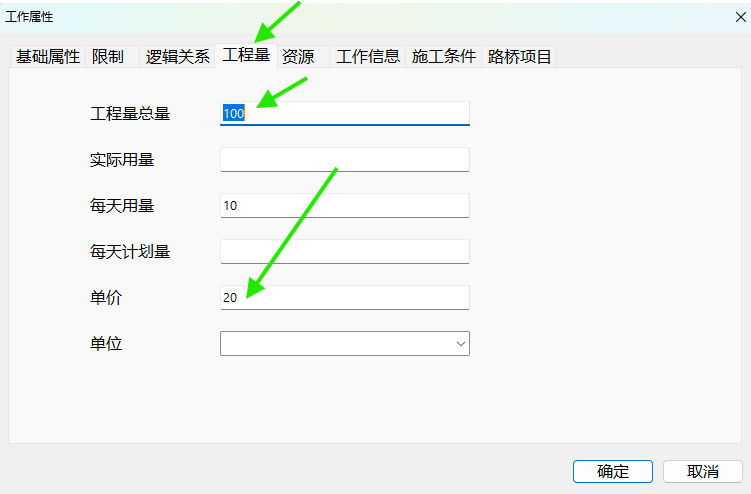

- 输入“工程量总量”和“单价”，然后单击“确定”。如果在“工程量总量”中直接输入的是资金量，单价填写 1 即可。
- 按照相同方法，为参与统计的所有工作录入对应的工程量数据。

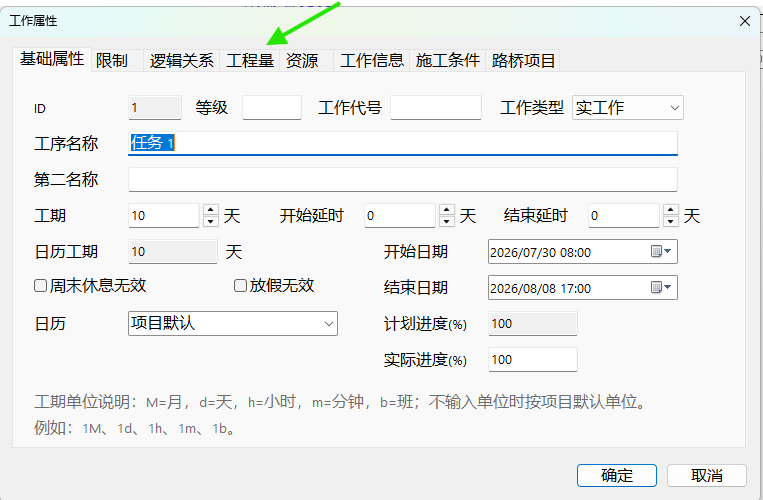

图示：双击工作箭线，在“工作属性”窗口中选择“工程量”标签页
生成 S 曲线
所有工作都录入工程量后，单击主窗口右侧工具栏中的 S 按钮，进入工程进度 S 曲线视图。

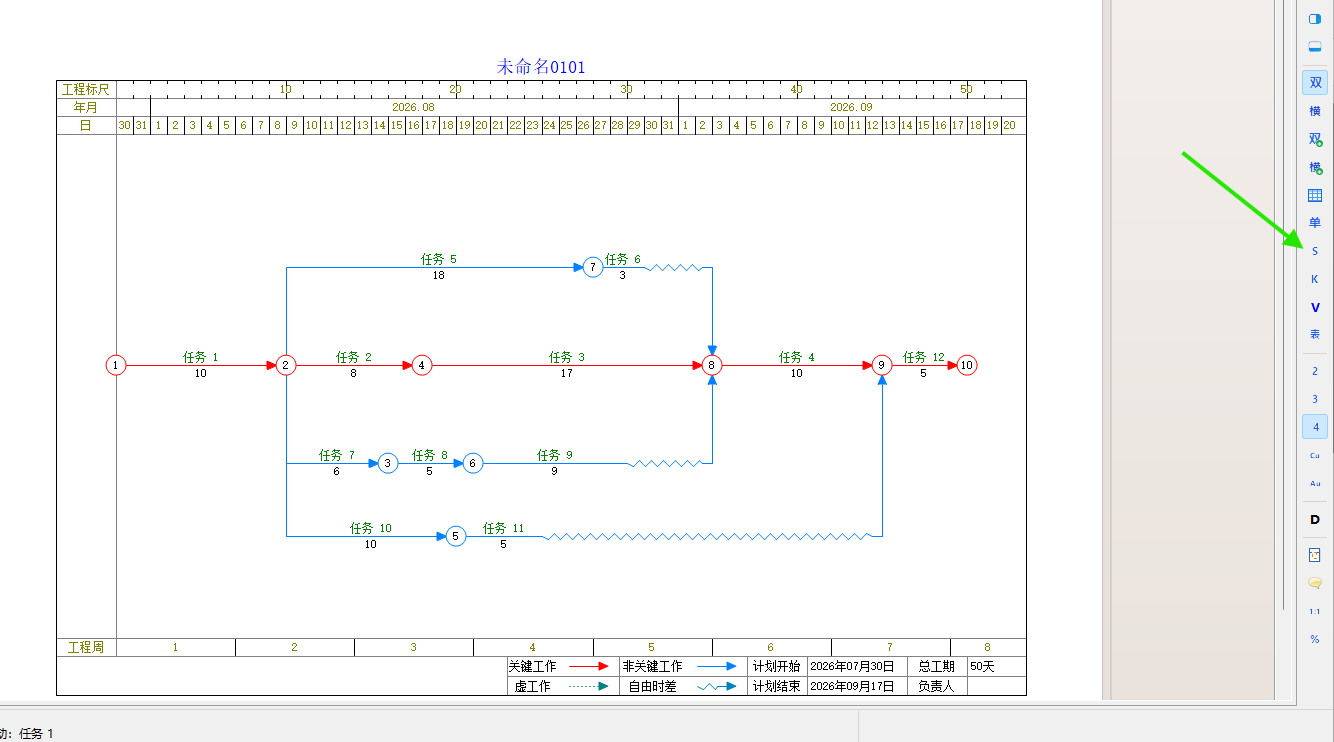

图示：单击右侧工具栏中的“S”按钮
调整曲线显示和香蕉图
进入曲线视图后，左侧的三个按钮分别用于设置曲线标题、调整显示样式和切换香蕉图。可以根据需要进一步修改图表的标题和外观。

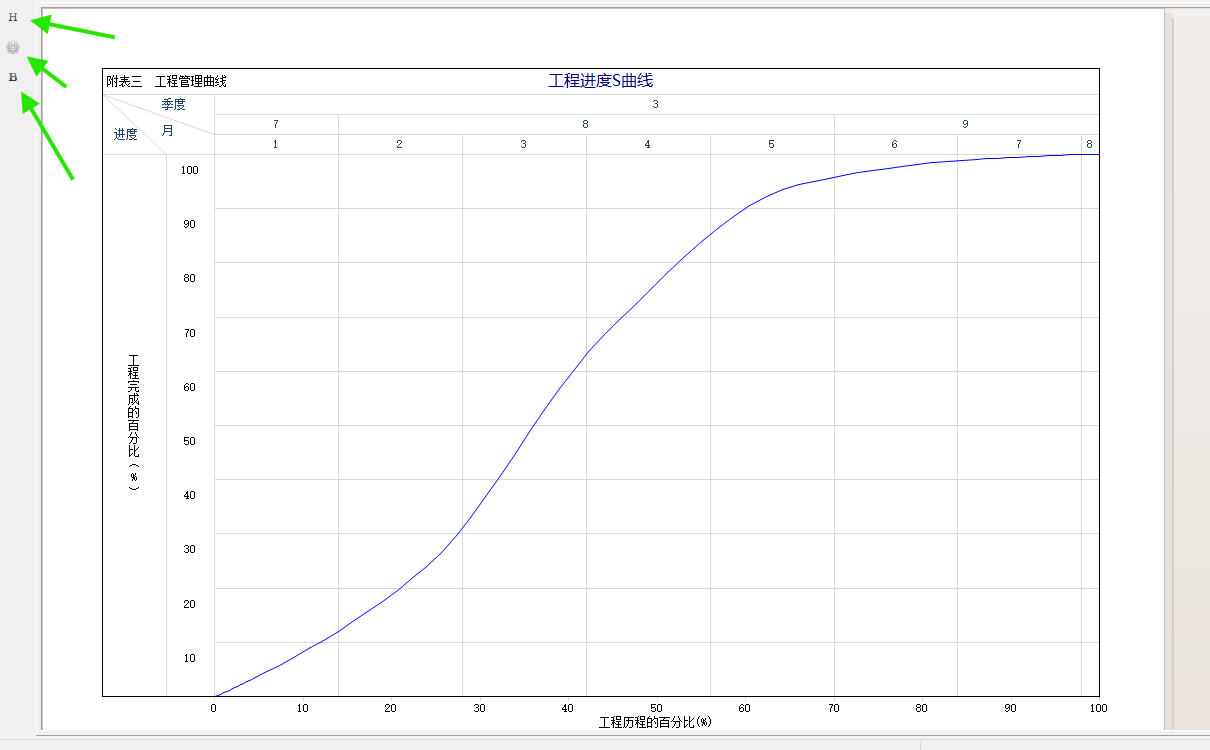

图示：生成的 S 曲线以及左侧的标题、样式和香蕉图按钮
