如何调整横道图横道显示样式？
横道图状态下，可以分别设置摘要工作、关键工作、非关键工作、里程碑和节点的显示样式，也可以控制工作之间的逻辑线是否显示。
打开横道图样式窗口
- 切换到横道图状态。

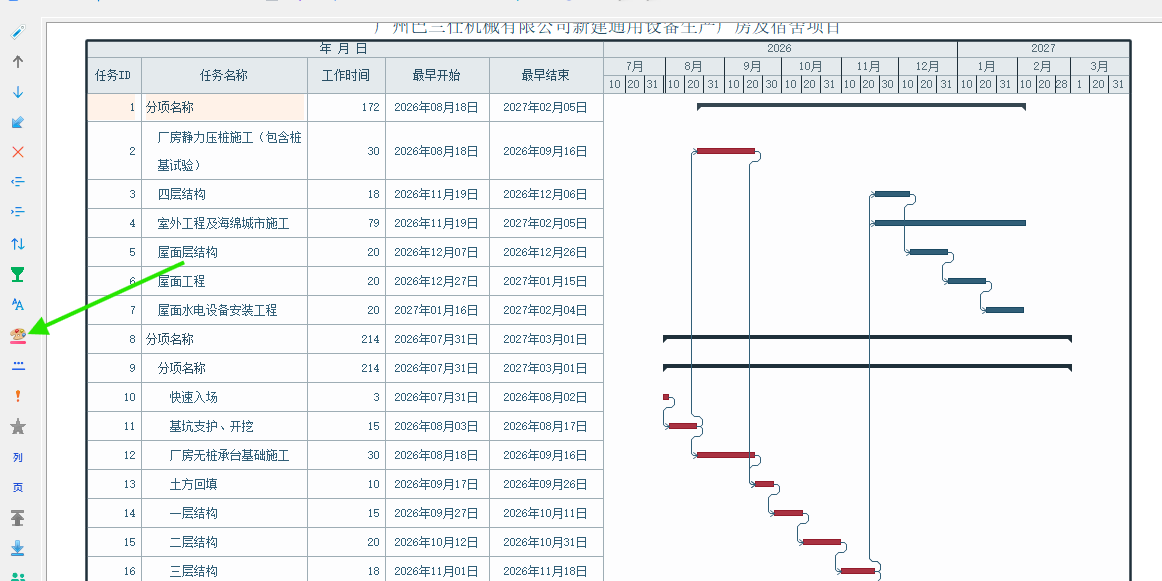

- 在主窗口左侧工具栏找到“横道图样式”按钮。
- 单击“横道图样式”按钮，打开“设置横道图样式”窗口。
设置横道的显示样式

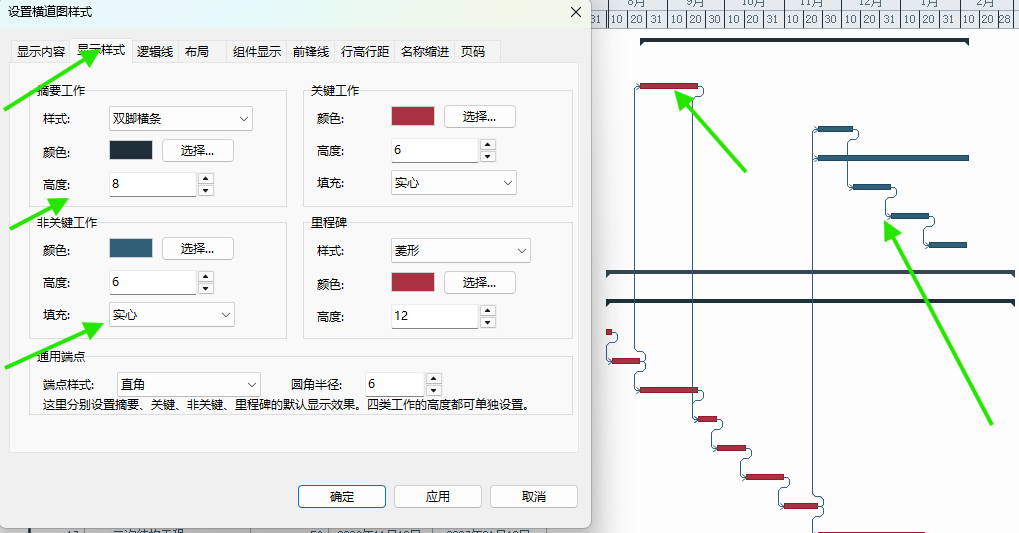

- 在“设置横道图样式”窗口中，单击“显示样式”标签。
- 根据需要分别设置摘要工作、关键工作、非关键工作和里程碑。
- “高度”用于设置横道在工作行中占用的高度。
- “填充”用于设置横道内部的填充方式；“颜色”用于设置对应工作横道的颜色。
- 在“通用节点”区域还可以设置节点样式和圆角半径。
- 修改过程中可以单击“应用”查看效果；确认无误后单击“确定”保存并关闭窗口。
设置逻辑线

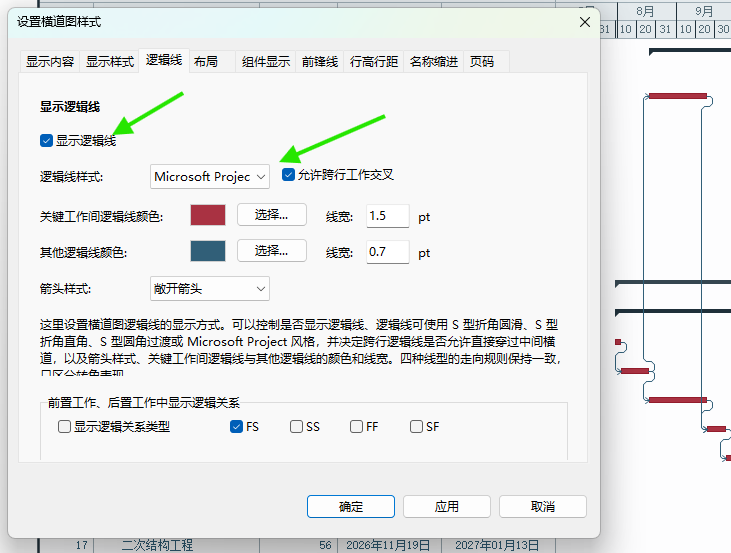

- 在同一个窗口中，单击“逻辑线”标签。
- 勾选“显示逻辑线”，横道图中会显示工作之间的逻辑关系；取消勾选则隐藏逻辑线。
- 在“逻辑线样式”中选择逻辑线的绘制方式。
- 根据需要设置关键工作间逻辑线和其他逻辑线的颜色、线宽及箭头样式。
- “允许跨行工作交叉”用于控制逻辑线经过其他工作行时的绘制方式。
- 下方可以选择是否在前置工作、后置工作中显示 FS、SS、FF、SF 等逻辑关系类型。
- 完成后单击“应用”预览，或者单击“确定”保存设置。
操作后检查
- 摘要工作、关键工作、非关键工作和里程碑的高度、颜色及填充是否符合要求。
- 节点大小和圆角效果是否清楚。
- 需要逻辑线时，工作之间的连接线和箭头是否已经显示。
- 不需要逻辑线时，“显示逻辑线”是否已经取消勾选。
