横向纵向辅助线

本页介绍绘图区中的两类辅助线：水平行线和竖向日期格线。水平行线用于观察工作箭线、节点所在的行；竖向日期格线用于按固定日期间隔对照时间位置。

显示水平行线

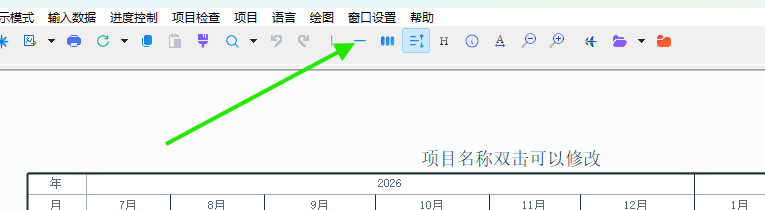

1. 在双代号网络图状态下，单击主窗口上方工具栏中的“显示水平线”按钮。

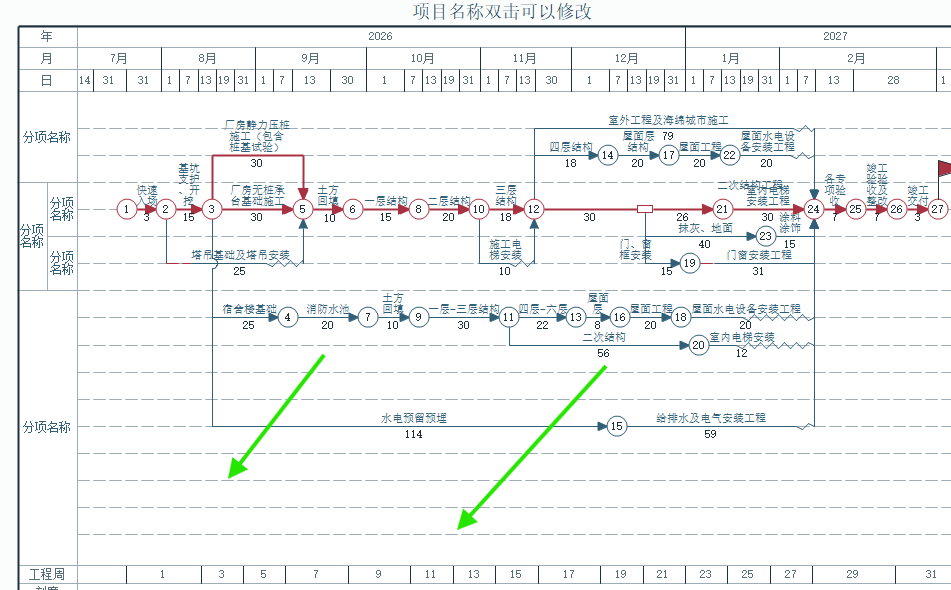

2. 绘图区中随即显示一组水平虚线。这些虚线就是工作行的行线。
3. 双代号网络图中的工作箭线和节点都布置在行线上；相邻两条行线之间的距离就是当前行高。
4. 再次单击同一个按钮，可以切换水平行线的显示或隐藏。

> 水平行线主要用于检查排版和行距。正式打印时是否保留，可以根据图纸密度和投标文件要求决定。

设置竖向日期格线

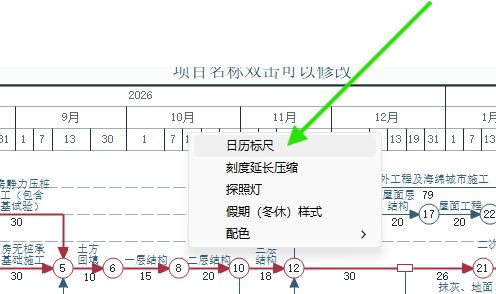

1. 把鼠标移到图纸上方或下方的日历刻度栏上，单击鼠标右键。
2. 在弹出的菜单中选择“日历标尺”。

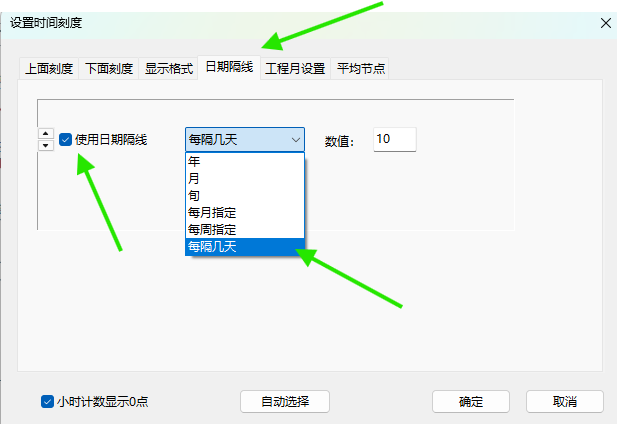

1. 在弹出的“设置时间刻度”窗口中，进入“日期格线”标签页。
2. 勾选“使用日期格线”。
3. 在下拉框中选择日期格线规则。需要按固定天数显示时，选择“每隔几天”，再在右侧“数值”框中输入间隔天数。例如输入 10，表示每隔 10 天显示一条竖线。

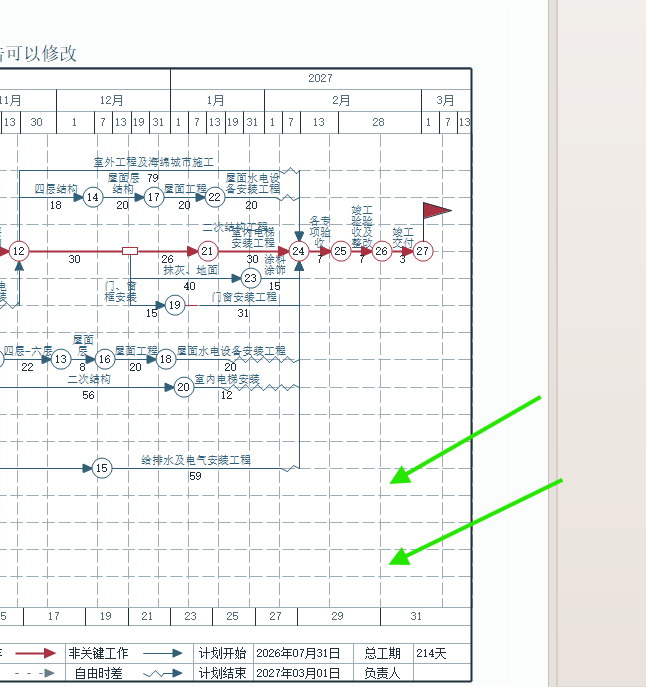

4. 单击“确定”，返回图纸查看显示效果。

快速显示或隐藏日期格线

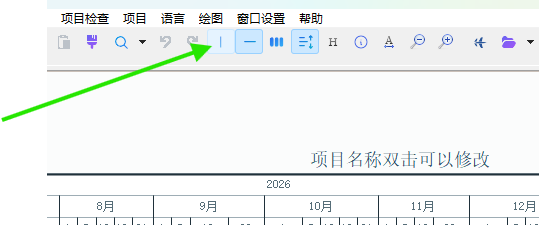

日期格线规则设置完成后，可以单击主窗口工具栏中的“竖向隔线”按钮，快速切换日期格线的显示或隐藏。

操作后检查

1. 水平虚线是否与工作箭线、节点所在行对齐。
2. 日期格线的间隔是否适合当前项目工期；间隔太小会使图面显得拥挤。
3. 竖向日期格线是否与日历刻度中的日期位置对应。
4. 输出或打印前，根据图纸清晰度决定是否保留水平行线和日期格线。
