直方图和曲线图
直方图强调各时间段的资源强度，曲线图强调变化趋势。两者使用同一份来源数据，只是绘制方式不同。
选择绘制方式
- 打开“设置显示的资源图”。
- 在左侧选择要修改的图表。
- 在“样式→分布图”中选择“直方图”或“曲线图”。
- 设置高度、边线、填充和配色。
- 单击“修改”，再单击“确定”。
列表同时提供“月用量、柱状图、不画”。“不画”不会删除数据，可在只想保留累计曲线时使用。
直方图
- 每个水平区段表示该时段的资源用量或强度。
- 适合查看峰值、平台期和多个工作重叠造成的突增。
- 勾选“填充”后更容易识别峰值区域；打印黑白图时可关闭填充，仅保留边线。
曲线图
- 用连续折线连接随时间变化的数值。
- 适合比较趋势或在同一图纸中叠加多条资源曲线。
- 可通过颜色、线宽和图名区分不同资源。
样式控件说明
| 控件 | 功能 |
|---|---|
| 高度 | 图表带高度，单位为像素；多张图会按各自高度分配空间 |
| 边线 | 直方图边界或曲线的主颜色 |
| 填充 | 是否填充直方图内部 |
| 填充颜色 | 直方图内部颜色 |
| 配色 | 使用预设组合或自定义颜色 |
| 字体 | 为本图显示信息指定字体 |

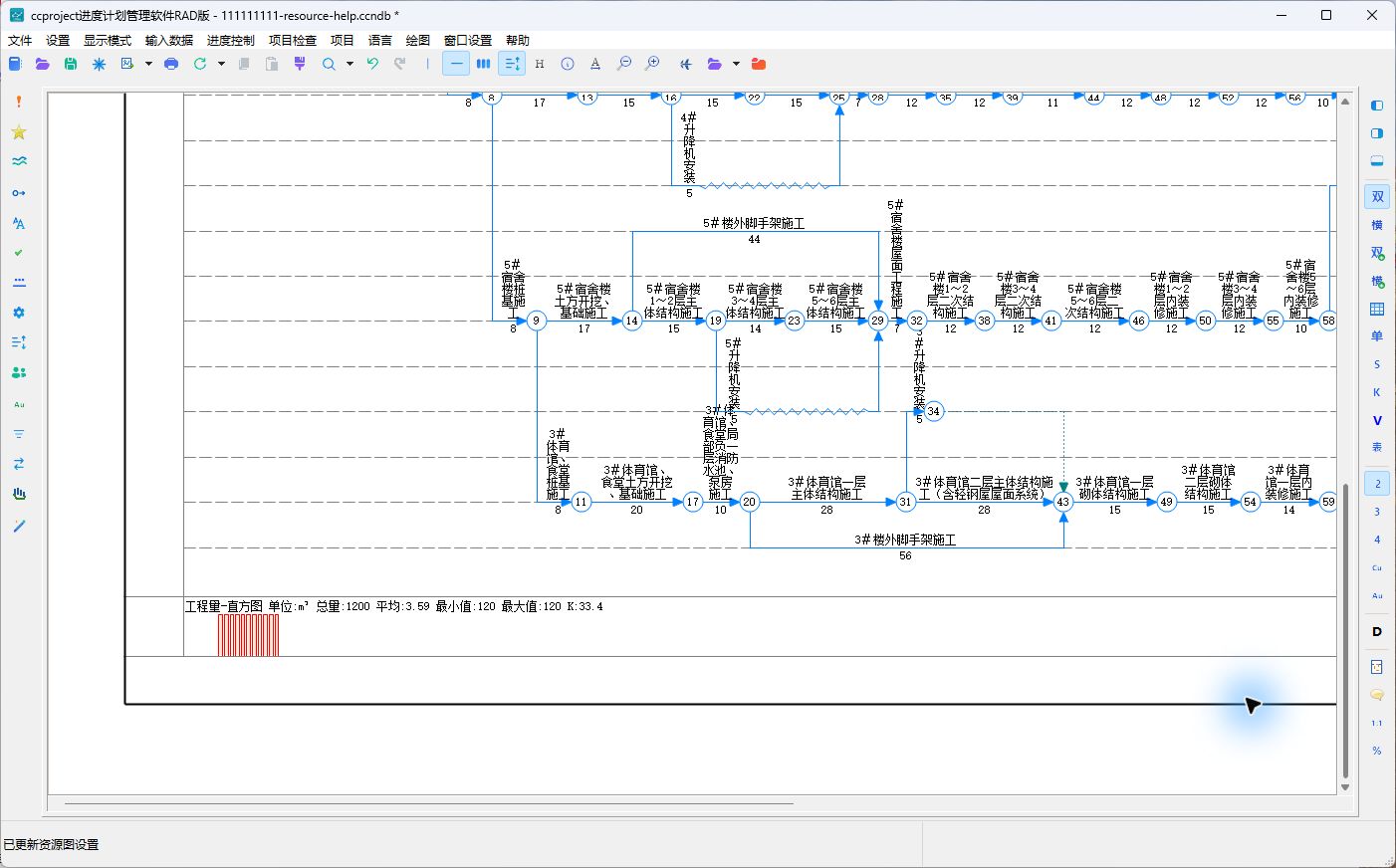

示例结果
如果图形只挤在很短的时间范围内，先检查工作的开始、结束日期和项目时间轴；如果所有数值都为零，检查工程量或资源分配是否已保存。
需要按天、周或月显示离散柱形时，使用柱状图及每日资源用量。
