显示逻辑关系

横道图可以显示前置工作与后置工作之间的逻辑关系线。用户既可以在“设置横道图样式”窗口中详细设置逻辑线，也可以通过左侧工具栏快速显示或隐藏逻辑关系线。

打开逻辑线设置

1. 切换到横道图状态。

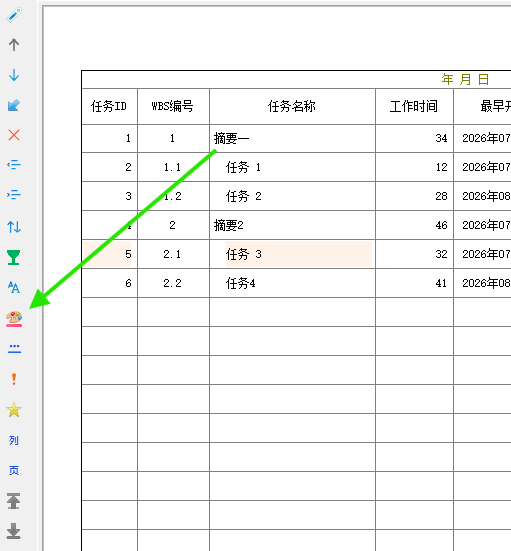

2. 单击主窗口左侧工具栏中的“横道图样式”按钮。
3. 软件弹出“设置横道图样式”窗口。

设置逻辑线

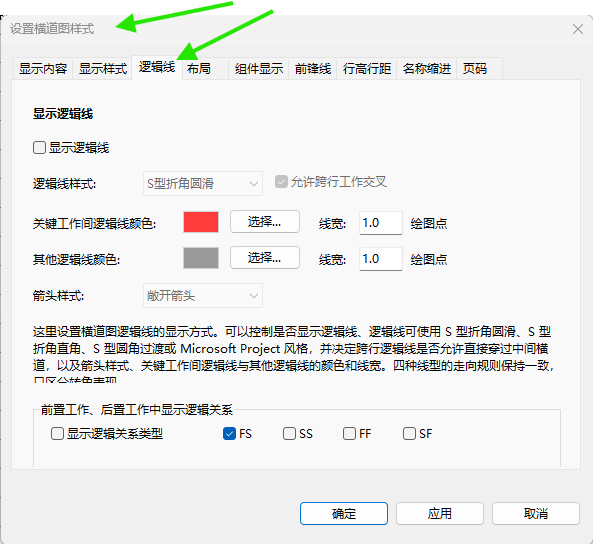

1. 在“设置横道图样式”窗口中切换到“逻辑线”标签页。
2. 勾选“显示逻辑线”。

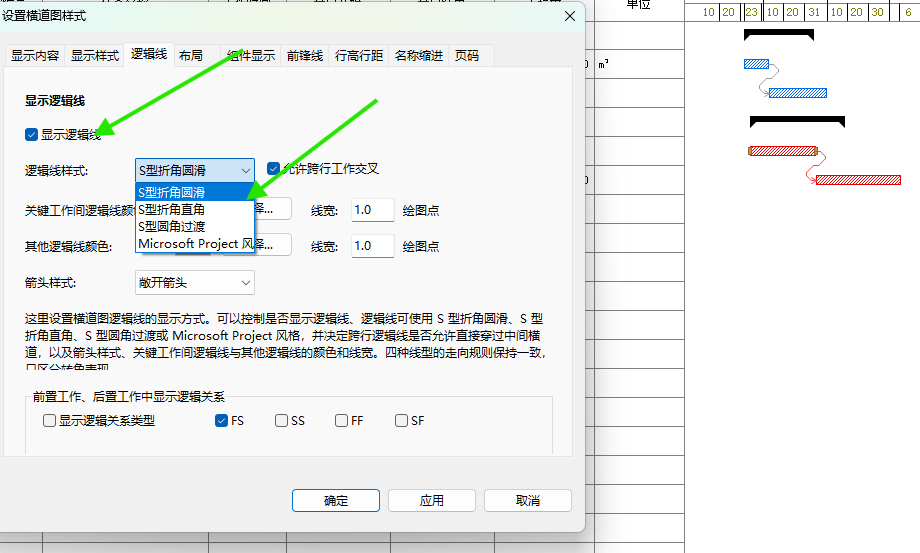

3. 在“逻辑线样式”下拉框中选择需要的显示类型。
4. 根据需要设置“允许跨行工作交叉”、逻辑线颜色、线宽和箭头样式。
5. 需要在逻辑线上标明关系类型时，可勾选“显示逻辑关系类型”，并选择需要显示的 FS、SS、FF 或 SF。
6. 单击“应用”可以查看当前效果；确认设置后单击“确定”。

快速显示或隐藏

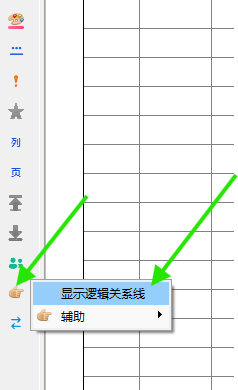

1. 在横道图左侧工具栏中单击“辅助工作”按钮。
2. 在弹出的菜单中单击“显示逻辑关系线”。
3. 再次执行同一操作，可以在显示和隐藏逻辑关系线之间快速切换。

操作后检查

1. 前置工作与后置工作之间是否已经显示逻辑线。
2. 逻辑线方向是否与实际逻辑关系一致。
3. 逻辑线较多时，是否需要更换线型或调整跨行交叉设置，使图形更容易阅读。
4. 使用快速开关后，检查逻辑关系线是否按要求显示或隐藏。
