快速切换 A2、A3、A4 或自定义绘图纸

绘图过程中发现纸张太小或太大时，可以使用窗口右侧工具栏快速切换。右侧的“2、3、4”分别代表 A2、A3、A4，“Cu”用于自定义纸张。

第 1 步：找到纸张快捷按钮

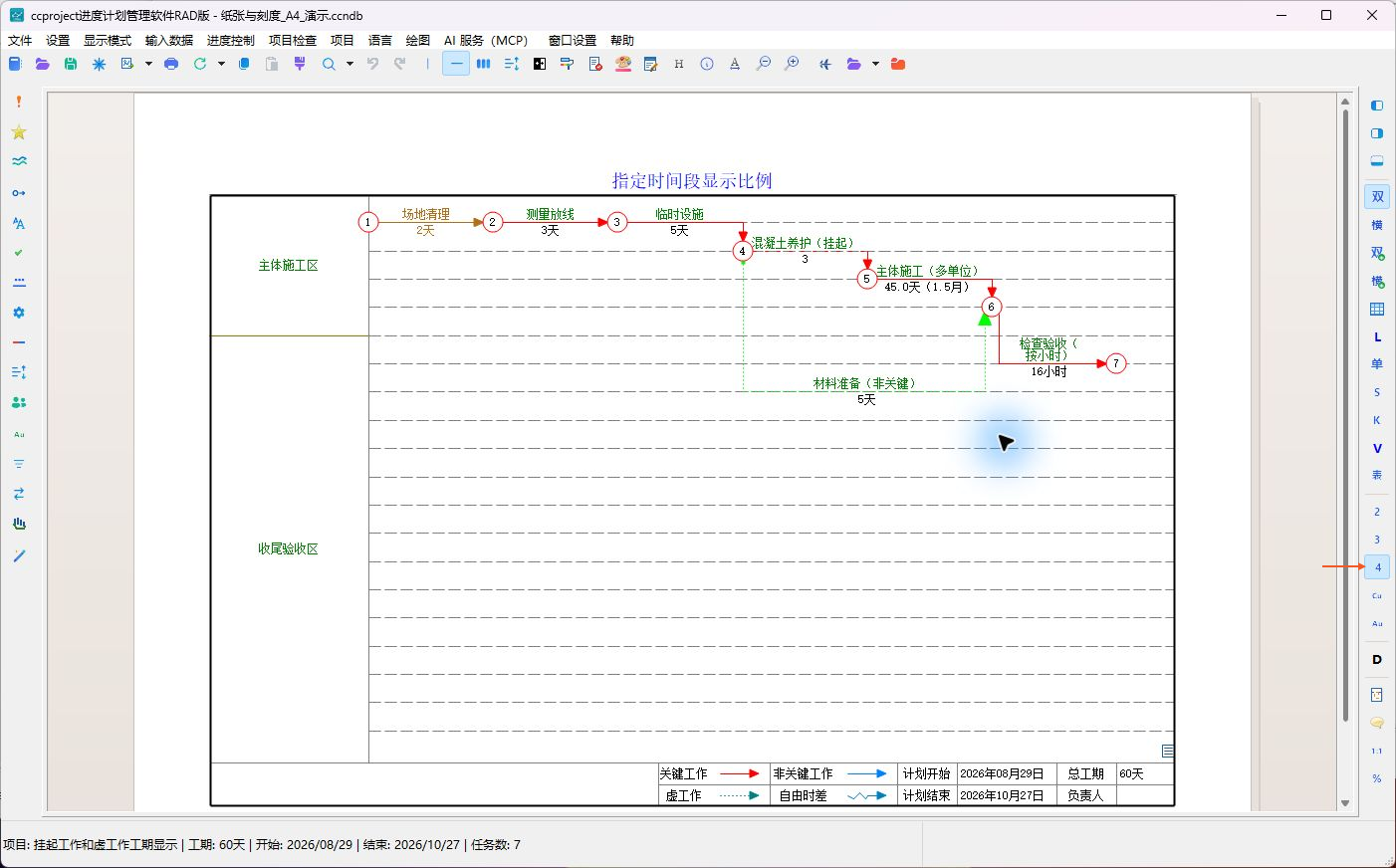

进入双代号网络图或横道图，在窗口右侧找到“2、3、4、Cu、Au”按钮。本例细箭头指向 A4 的“4”按钮。

第 2 步：切换标准纸张

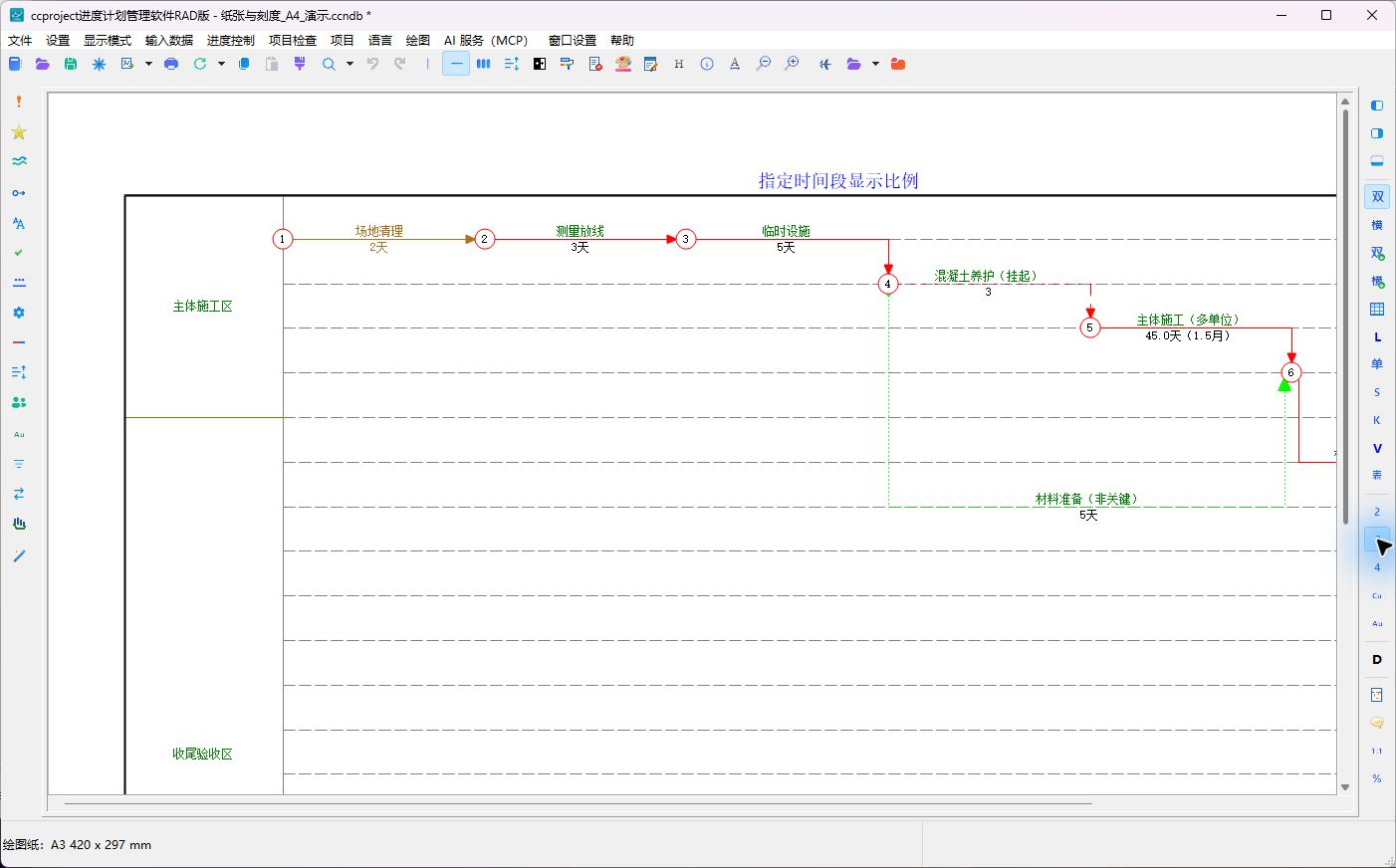

单击“2”切换 A2，单击“3”切换 A3，单击“4”切换 A4。软件会立即重新计算纸面范围。本例单击“3”后，底部状态栏显示“A3 420 x 297 mm”。

第 3 步：使用自定义纸张

需要其他尺寸或竖放时，单击“Cu”。在“自定义绘图纸”窗口中选择纸型和方向，也可以直接输入宽度、高度，单位为 mm。

第 4 步：确认显示和输出

单击“确定”后查看图面边界和底部状态栏。纸张切换只改变绘图纸范围，不会改变工作工期和逻辑关系。打印前还要打开打印预览。
