设置上下刻度

本页说明如何设置双代号网络图和横道图的日历刻度。横道图状态和双代号网络图状态的刻度是分开保存、单独设置的，互不影响；两种状态的设置方法基本相同。

打开刻度设置

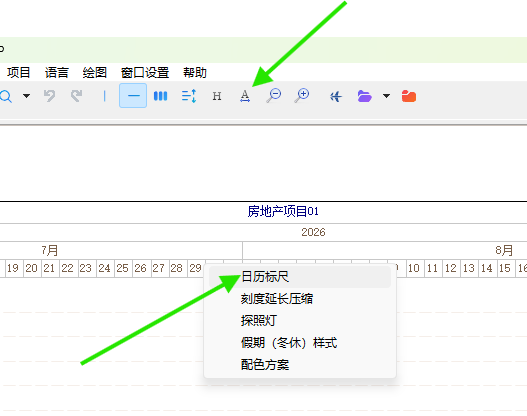

可以用两种方式打开“设置时间刻度”窗口：

1. 单击主窗口工具栏中的“设置刻度”按钮。
2. 鼠标放到图纸上方或下方的刻度栏上，单击鼠标右键，在弹出的菜单中选择“日历标尺”。

当前图纸上方显示了年、月、日三行刻度。后续设置会影响当前绘图状态下的刻度显示。

设置上面刻度和下面刻度

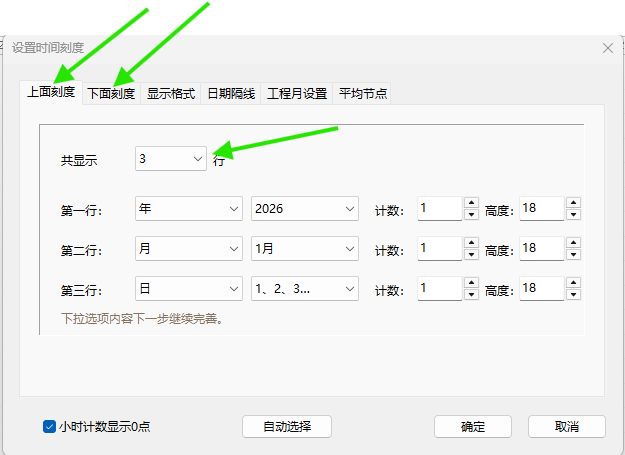

打开“设置时间刻度”窗口后，可以看到“上面刻度”和“下面刻度”两个页签。上方刻度和下方刻度可以单独设置。

“共显示”用于决定刻度显示几行。最多可以显示 3 行，也可以设置为不显示。常见设置是：

1. 第一行显示年。
2. 第二行显示月。
3. 第三行显示日。

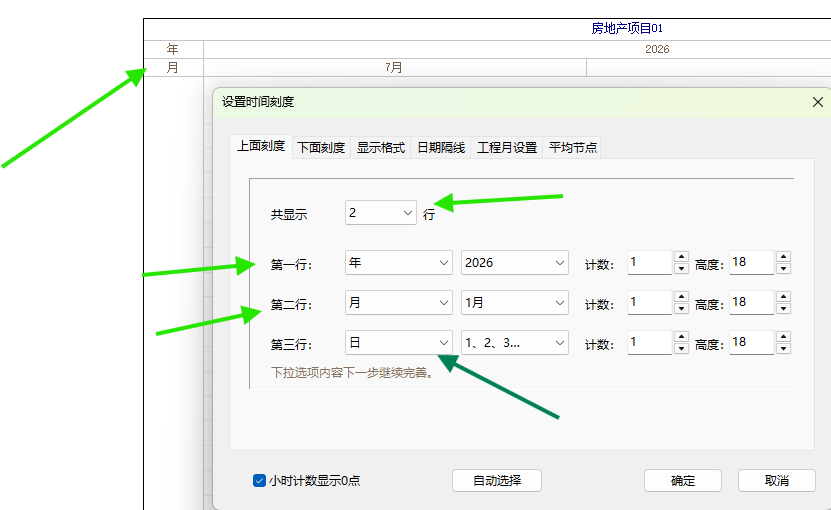

如果“共显示”设置为 2 行，那么只有第一行和第二行有效，第三行即使选择了“日”或其他单位，也不会在图纸上显示。

设置每一行的内容

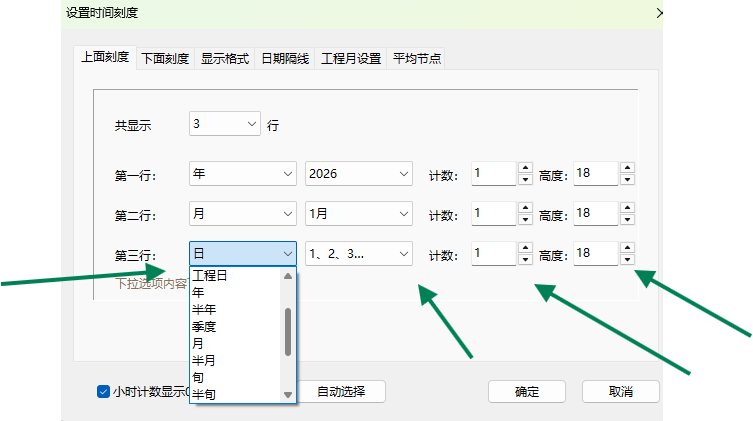

每一行都可以单独设置以下内容：

1. 显示的时间单位，例如工程日、年、半年、季度、月、半月、旬、半旬、日等。
2. 显示样式，例如年份显示为 2026，月份显示为 1月，日期显示为 1、2、3...。
3. 计数，也就是每隔几个单位显示一次。
4. 高度，也就是这一行刻度在图纸上占用的高度。

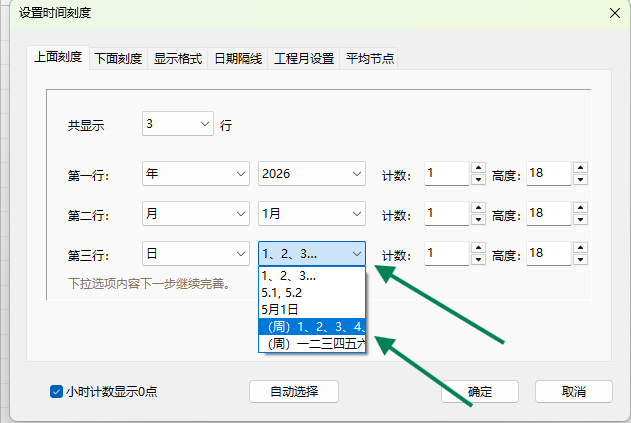

例如第三行前面选择“日”，后面的样式下拉框就会出现日对应的格式，例如 1、2、3...，也可以选择星期格式，例如周一、周二、周三等。

设置计数

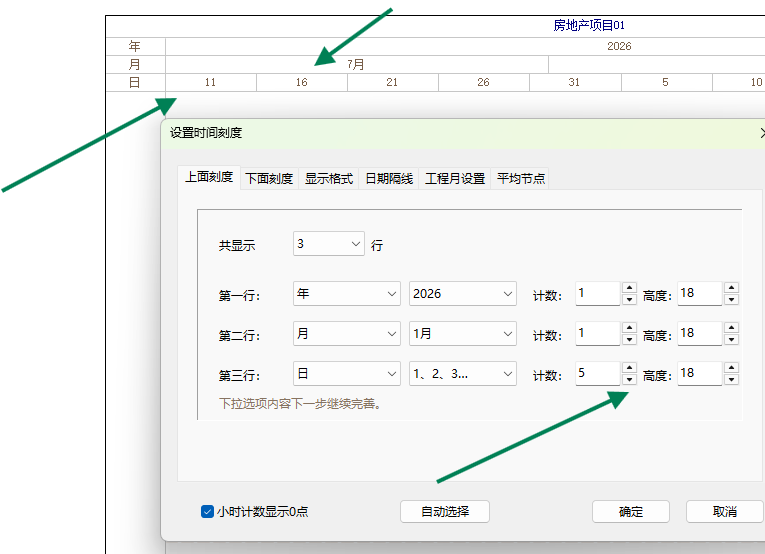

“计数”表示每隔几个单位显示一个文字。比如第三行选择“日”，计数设置为 5，那么日这一行就每隔 5 天显示一个数字。

设置行高

每一行刻度都可以单独设置高度。高度越大，这一行在图纸上占用的空间越高。

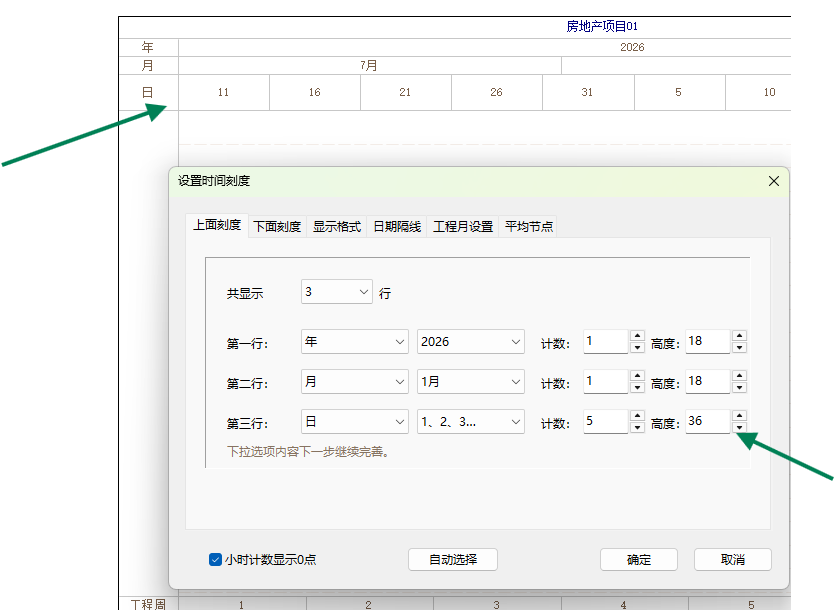

如下图，第三行“日”的高度设置为 36，而第一行、第二行高度为 18，所以第三行高度就是其他行的两倍。

操作后检查

1. 当前是在双代号网络图状态还是横道图状态，确认设置的是当前状态的刻度。
2. 上面刻度和下面刻度是否分别设置正确。
3. “共显示”行数是否符合实际需要。
4. 每一行的单位、样式、计数和高度是否符合图纸要求。
5. 确定后检查图纸上的刻度文字是否清楚、是否过密、是否占用过多高度。
