04 双代号网络图中工作类型介绍

CCProject 的双代号网络图包含实工作、虚工作、挂起工作、辅助工作和里程碑五种工作类型。工作类型决定箭线表示什么、是否占用时间，以及它是否参与关键线路计算。

实工作还可以分解成组件。组件不是第六种工作类型，而是把一项实工作分成若干连续段，用来表达工作内部的阶段节点和搭接关系。

图中使用 CCProject 经典样式的默认颜色和线型作说明。用户修改过配色方案、线型或单项工作样式时，实际显示颜色可能不同，应以工作属性中的“工作类型”和计算结果为准。

快速对照

实工作

实工作表示实际需要实施的任务，具有工期，可以录入工程量、资源、施工条件和进度等数据，并参与网络计划计算。

例如土方开挖、基础施工、主体结构、设备安装等，都应设置为实工作。实工作可能是关键工作，也可能具有总时差和自由时差。

使用原则：凡是实际会消耗施工时间、并可能控制后续工作开始或项目完成时间的任务，应优先使用实工作。

实工作和组件

需要从一项实工作的中间阶段连接其他工作时，可以把实工作分解成组件。例如“管道安装”开始 5 天后“管道试压准备”可以开始，就可以在第 5 天的位置建立组件节点。

组件具有以下特点：

1. 组件是实工作的分段表达，不是工作属性下拉框中的独立工作类型。
2. 多个组件仍属于同一项实工作，组件工期之和表示原工作的工期。
3. 后续工作可以连接到组件之间的节点，用来表达 SS、FF、FS 负延时等搭接关系。
4. 正式出图时，应保证组件分段含义清楚；审查人员不熟悉组件表达时，可以改为多个实工作。

虚工作

虚工作只表示前后节点之间的逻辑关系，不代表实际施工内容，不占用时间，也不应承担工程量或资源用量。

常见用途包括：

1. 区分不同工作的前置条件。例如 A、B 完成后 C 才能开始，但 D 只受 B 限制。
2. 满足双代号网络图中“两个节点之间不能出现两项工作”等绘图要求。
3. 为需要单独显示的完成时点建立节点。
4. 在不改变计算关系的前提下整理图面，使节点和箭线更容易阅读。

为排版增加虚工作时，必须保证原有进度逻辑不变。不能为了图面好看，增加实际不存在的限制关系。纯粹调整外观时，应优先使用移动节点、调整箭线位置或改变折线等排版功能。

挂起工作

挂起工作兼有虚工作和实工作的部分特点：它可以像虚工作一样连接节点、表达逻辑关系，同时又像实工作一样具有工期并参与进度计算。

挂起工作适合表示没有连续施工投入、但必须经过一段时间的过程，例如：

• 混凝土养护 7 天；
• 等待设备或材料到货；
• 节假日停工或施工间歇；
• 前工作完成后再等待 5 天，后工作才能开始；
• 为表达搭接关系而设置的带时间关系工作。

挂起工作的计算方法与实工作相同。它会改变后续工作的开始时间，可能影响项目总工期，也可能成为关键工作。因此，不能把应该计时的等待过程画成 0 工期虚工作。

最简单的判断方法是：

• 只需要说明“谁约束谁”，使用虚工作。
• 除了逻辑关系还必须等待一段时间，使用挂起工作。

辅助工作

辅助工作表示在较长时间内伴随主要施工过程存在，但不应控制项目总工期的工作。例如现场水电维护、场地清扫、安全文明施工维护、日常巡检和后勤保障。

辅助工作不是把任意长工期任务设置为“非关键工作”。在 CCProject 中，它必须满足以下条件：

1. 辅助工作连接两个不同的节点。
2. 在这两个节点之间，还存在一条不经过该辅助工作的有效并行路径。
3. 主要施工路径决定两个节点的时间，辅助工作的显示工期取这两个节点之间的时间差。
4. 辅助工作不参与控制主路径工期，因此不应形成关键工作。

如果起止节点之间没有有效并行路径，软件重新计算时会把该工作按实工作处理。实际会控制项目完成时间的施工任务，不能为了避开关键线路而设置成辅助工作。

里程碑

里程碑表示项目中的重要事件、阶段成果或合同控制点，工期为 0，显示在节点位置。

常见里程碑包括项目开工、基础完成、主体封顶、设备安装完成、试运行开始和竣工验收等。

里程碑本身不消耗时间，但可以位于关键线路上。里程碑的作用是标明“这个重要时点必须在什么时候达到”，不能代替具有实际工期的施工任务。

三种关系类工作的区别

如何选择工作类型

1. 有实际施工或管理内容，并且占用时间：选择“实工作”。
2. 只需要表达前后逻辑，不需要等待时间：选择“虚工作”。
3. 既要表达关系，又必须经过一段时间：选择“挂起工作”。
4. 长期伴随主要工作、具有有效并行主路径，而且不应控制总工期：选择“辅助工作”。
5. 只标记一个重要完成时点：选择“里程碑”。
6. 需要从实工作的中间位置连接其他工作：把实工作分解成组件。

在软件中设置和检查

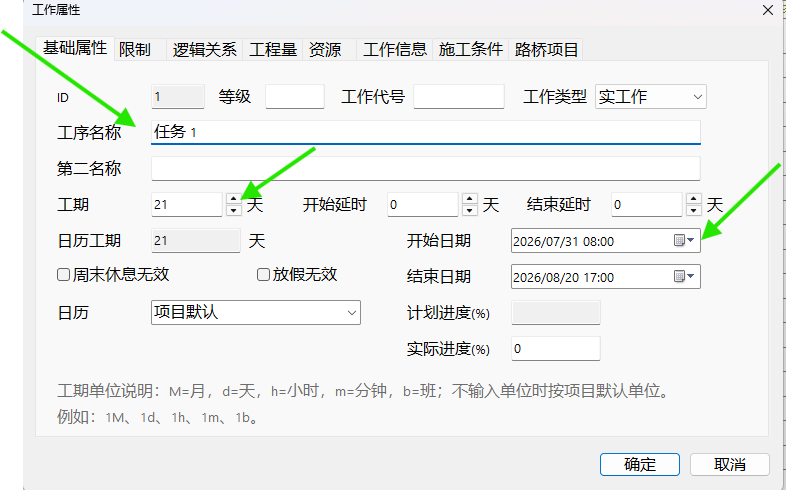

1. 新增工作时，在“工作属性”窗口的“基础属性”页找到“工作类型”。
2. 对已有工作，可以双击工作箭线，或者在线身上单击右键后选择“工作属性”。
3. 在“工作类型”中选择实工作、虚工作、里程碑、辅助工作或挂起工作。
4. 组件通过工作分解或搭接关系功能生成，不在“工作类型”下拉框中选择。
5. 单击“确定”后重新计算网络计划，检查开始日期、结束日期、关键线路和图面显示是否符合实际含义。

操作完成后，重点检查：

• 虚工作是否确实具有逻辑意义，删除后是否会改变关系；
• 挂起工作的等待时间是否输入正确；
• 辅助工作的两个节点之间是否存在有效并行主路径；
• 里程碑是否位于正确的阶段完成节点；
• 组件各段工期之和是否与原实工作工期一致；
• 重新计算后的关键线路和项目完成日期是否正确。
