逻辑网络图

逻辑网络图和时标网络图使用同一份项目数据，但表达重点不同。时标网络图便于查看日期和工期，逻辑网络图重点显示工作之间的前后关系。切换显示方式不会修改工作工期、开始时间、结束时间、逻辑关系或关键线路。

两种网络图有什么区别

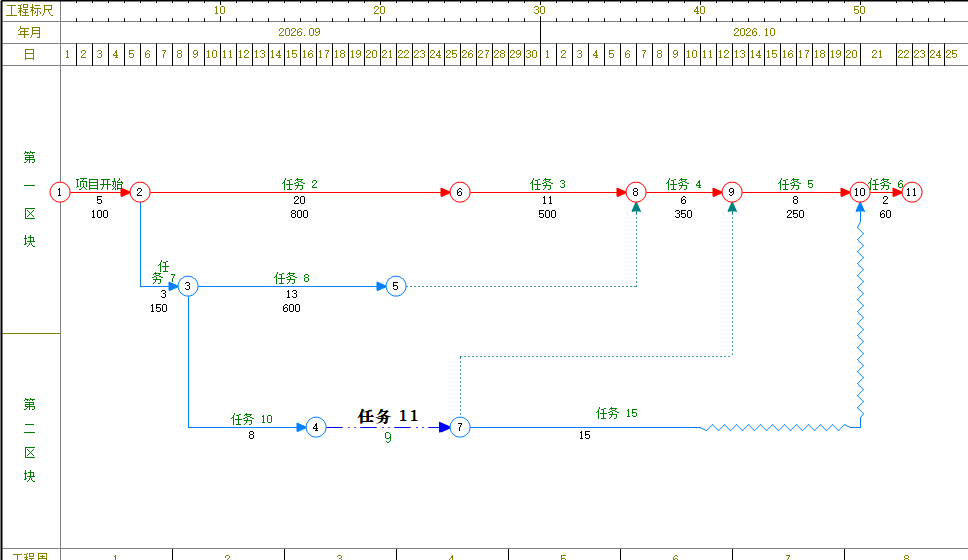

第 1 步：先查看时标网络图

1. 打开包含多项工作和逻辑关系的项目。
2. 切换到“双代号网络图”状态。
3. 查看图纸上方的工程标尺、年月和日期刻度。
4. 每个节点的日期与上方刻度对应；工作箭线的水平长度按时间比例显示，因此能够同时观察工序工期、逻辑关系以及各项工作在整个项目中的位置。

第 2 步：切换到逻辑网络图

1. 在主窗口右侧找到绘图方式按钮。
2. 把鼠标移到标有“L”的按钮上，软件提示“逻辑网络图”。
3. 单击“逻辑网络图”按钮。

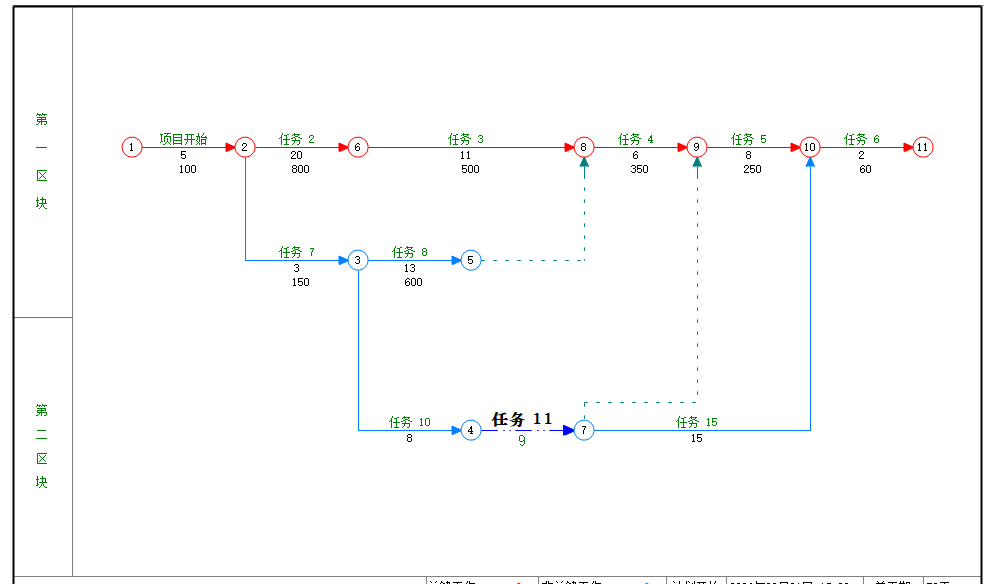

第 3 步：查看逻辑网络图

切换完成后，图纸上方不再显示日期刻度。节点根据工作之间的前后关系排列，工作箭线仍然显示工作名称和工期，但箭线长度不再代表实际工期。

查看时应重点确认：

1. 前后工作是否按照从左向右的顺序连接。
2. 并行工作是否分支清楚。
3. 多项工作汇合到同一节点时，连接关系是否容易辨认。
4. 虚工作、挂起工作和关键线路是否正确显示。

例如图中的“任务 2”工期为 20，而“任务 3”工期为 11；在逻辑网络图中不能根据箭线长短比较它们的工期，应以箭线旁显示的工期数字为准。需要按日期比例查看工作长短时，应切回双代号时标网络图。

第 4 步：打开逻辑网络图设置

1. 保持当前处于逻辑网络图状态。
2. 在图纸左侧上方找到齿轮形“设置”按钮。
3. 单击该按钮，打开“逻辑网络图设置”窗口。

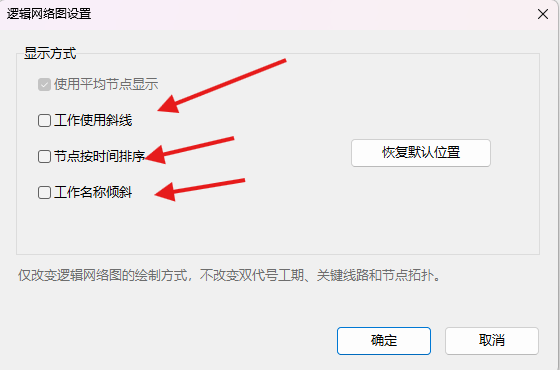

第 5 步：调整显示方式

在“逻辑网络图设置”窗口中选择需要的显示方式，然后单击“确定”。设置只影响逻辑网络图的绘制方式，不会改变双代号工期、关键线路和节点拓扑。

勾选或取消选项时，图纸会根据当前设置重新排列。先观察预览效果，满意后再单击“确定”；如果不想保留本次修改，单击“取消”。

第 6 步：用鼠标微调节点位置

自动排列完成后，如果个别工作线交叉或文字过于集中，可以手工左右移动节点。

1. 把鼠标放在需要调整的节点圆圈上。
2. 按住 Ctrl 键。
3. 按住鼠标左键，将节点向左或向右拖动。
4. 到达合适位置后，先放开鼠标左键，再放开 Ctrl 键。
5. 与该节点相连的工作箭线和虚工作会随节点位置一起调整。

下图中，节点 7 位于自动排列生成的位置：

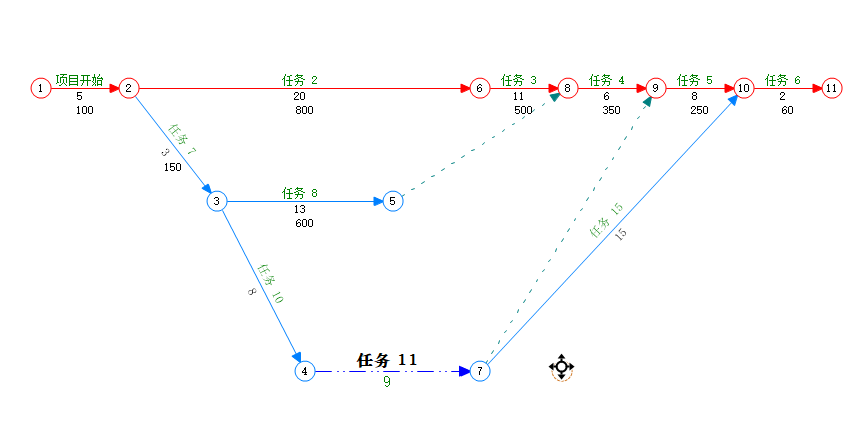

按住 Ctrl 键并左右拖动节点 7 后，可以拉开相邻节点，减少箭线和文字拥挤：

手工拖动只保存逻辑网络图中的节点显示位置，不会改变项目日期、工期或工作之间的逻辑关系。如果需要撤销全部手工位置，重新打开“逻辑网络图设置”，单击“恢复默认位置”，再单击“确定”。

使用建议

1. 编制和检查工期时，优先使用带日期刻度的双代号时标网络图。
2. 讲解施工顺序、并行关系和汇合关系时，可以切换到逻辑网络图。
3. 先让软件自动排列，再用设置选项和 Ctrl 拖动少量节点进行微调。
4. 不要根据逻辑网络图中的箭线长短判断工期，应查看箭线旁的工期数字或切回时标网络图。
